Kreiselpumpe/Gebläse

Dieser Materialtyp ist eine Ergänzung zum Axiallüfter und ändert die Strömungsrichtung von axial zu radial. Der Benutzer gibt den Durchfluss (Konstante oder Lüfterkennlinie) sowie eine optionale Drehzahl an.

Das Gerät modelliert die Strömung durch das Laufrad eines zentrifugalen Bauteils, sodass die Geometrie des Spiralgehäuses erforderlich ist. Die Strömung kann radial/tangential eintreten und axial austreten (wie bei einer Radialturbine).

Es ist besser, eine Kreiselpumpe/ein Gebläse anstelle eines rotierenden Bereichs zu verwenden, wenn Sie sich auf die Luft im System und nicht auf die physikalische Leistung der Blattkonstruktion oder die Auswirkungen der Blattinteraktion konzentrieren möchten.

So weisen Sie eine Kreiselpumpe/ein Gebläse zu

2. Öffnen Sie das Schnellbearbeitungs-Dialogfeld "Material". Es stehen verschiedene Methoden zur Verfügung:

   • Klicken Sie mit der linken Maustaste auf das Bauteil, und klicken Sie im kontextabhängigen Werkzeugkasten auf das Symbol "Bearbeiten".
   • Klicken Sie mit der rechten Maustaste auf das Teil, und klicken Sie auf Bearbeiten....
   • Klicken Sie mit der rechten Maustaste auf den Teilnamen unter dem Zweig "Materialien" der Designstudienleiste, und klicken Sie auf Bearbeiten....
   • Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien.

3. Wählen Sie ein oder mehrere Teile aus.

4. Wählen Sie im Menü Materialdatenbank-Name die Datenbank aus.

5. Wählen Sie Interner Lüfter/Pumpe im Menü Typ aus.

6. Wählen Sie das Material aus dem Menü Name.

7. Zum Festlegen der Drehachse öffnen Sie das Popup-Dialogfeld auf der Linie der Drehachse, und wählen Sie die globale x-, y- oder z-Achse. Um die Richtung grafisch festzulegen, klicken Sie auf die Schaltfläche Fläche auswählen und wählen dann eine Fläche aus. Die Achse wird senkrecht zur ausgewählten Fläche ausgerichtet.

8. Wählen Sie die Einlass- und Auslassflächen des Gebläses aus, indem Sie im Popup-Dialogfeld auf die Schaltfläche Fläche auswählen klicken und die Fläche aus dem Gebläse wählen. Dies muss sowohl für den Einlass als auch den Auslass vorgenommen werden.

   Der Einlass ist normalerweise die Axialfläche. Achten Sie beim Erstellen der Geometrie darauf, dass die Einfassfläche nicht die Auslassfläche berührt.

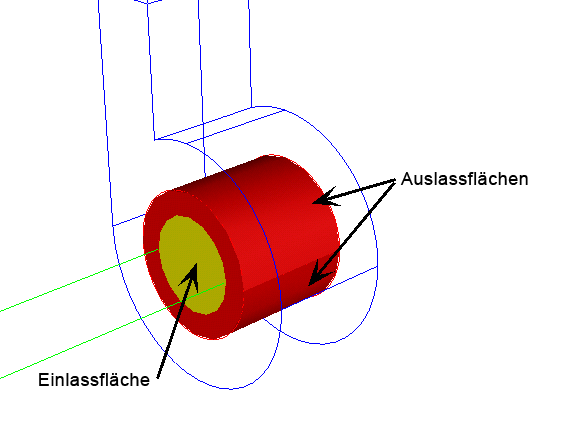

   Alternativ kann das Gerät ein Kranz sein wie ein Käfigläufer. In diesem Fall ist der Einlass die innere ringförmige Fläche und der Auslass die äußere zylindrische Fläche.

9. Klicken Sie auf Anwenden.

Teile, denen Gebläsematerial zugewiesen ist, sollten nicht extrusionsvernetzt sein. Der Solver unterstützt keine Gebläse mit extrudierten Elementen.

So erstellen Sie eine Kreiselpumpe/ein Gebläse

1. Um den Materialeditor zu öffnen, klicken Sie in der kontextabhängigen Gruppe Materialien auf Materialeditor.
2. Klicken Sie auf die Schaltfläche Liste.
3. Klicken Sie auf eine benutzerdefinierte Datenbank, und wählen Sie Neues Material. Wählen Sie Kreiselpumpe/Gebläse aus. Geben Sie einen Namen ein.
4. Klicken Sie zum Definieren auf die dazugehörige Eigenschaftenschaltfläche.
5. Für jede Eigenschaft: Wählen Sie die Variationsmethode, geben Sie die entsprechenden Werte und Einheiten ein, und klicken Sie auf Anwenden.
6. Klicken Sie optional auf Speichern.
7. Klicken Sie auf OK. Das neue Material ist verfügbar, wenn das Schnellbearbeitungs-Dialogfeld Materialien geöffnet wird.

Die Vorgabe-Materialdatenbank enthält mindestens ein Exemplar jedes Materialtyps. Eine einfache Möglichkeit zum Erstellen eines neuen Materials ist die Verwendung eines Vorgabematerials als Beispiel. Da diese Materialien schreibgeschützt sind, verwenden Sie den Materialeditor, kopieren Sie das Original in eine benutzerdefinierte Datenbank, und bearbeiten Sie die Kopie. Weitere Informationen zum Erstellen eines Materials aus einem vorhandenen Material...

Richtlinien

• Die Eingabe von Durchfluss und Drehzahl sind erforderlich. Die bestimmte Richtung der Strömung und Drehrichtung sind nicht Teil der Materialdefinition. Diese Einstellungen werden im Taskdialogfeld "Material" eingegeben und sind so spezifisch für die zugewiesene Geometrie.
• Es sind keine weiteren Informationen zu Fluideigenschaften erforderlich, um eine Kreiselpumpe zu definieren. Der Solver übernimmt automatisch die Informationen zu Fluideigenschaften aus dem umgebenden Fluid der Pumpe. Aus diesem Grund ist es sehr wichtig, dass eine Pumpe nur mit einem Fluidmaterialtyp in Berührung steht.

Eigenschaften

Durchfluss

Es gibt zwei Methoden, den Durchfluss festzulegen: als konstanten Wert und mit einer Lüfterkennlinie.

Konstant:

Geben Sie den Durchflusswert und die entsprechenden Einheiten ein.

Lüfterkennlinie:

Geben Sie die Daten für den Durchfluss und das Druckgefälle in die Tabelle ein. Diese Informationen sind oftmals in den Daten des Lüfterherstellers enthalten. Daten im CSV-Format können über die Schaltfläche "Importieren" importiert werden. Die Daten werden über die Schaltfläche "Speichern" als CSV-Datei gespeichert.

Drehzahl

Die Drehzahl ist ein optionaler Parameter und kann nur als konstanter Wert eingegeben werden.
