Novedades del AutoCAD Architecture 2021 Toolset

A continuación, se resumen las mejoras principales del AutoCAD Architecture 2021 toolset.

AutoCAD Architecture 2021 toolset proporciona diversas mejoras basadas en comentarios de los clientes, encuestas y datos analíticos que priorizan nuestros esfuerzos. Varias funciones modernizan y optimizan las funciones utilizadas con frecuencia en muchas disciplinas de clientes. El formato de dibujo de esta versión sigue siendo AutoCAD 2018. Para los desarrolladores, esta es una versión de interrupción de API.

Contenido de Autodesk Revit

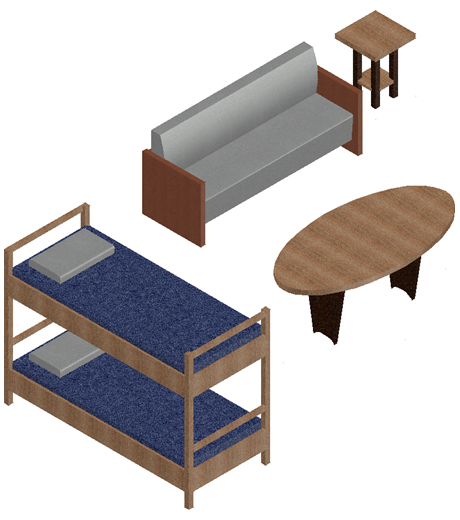

Se han añadido aproximadamente 175 nuevos bloques multivista y referencias a bloque a los paquetes de contenido de AutoCAD Architecture (sistema imperial, EE. UU.) y AutoCAD Architecture (sistema métrico, EE. UU.) para Design Center. El contenido añadido está disponible en el perfil de sistema métrico para idiomas distintos al inglés. El contenido incluye Instalaciones de fontanería, Mobiliario, Equipos, Aparcamiento, Servicios alimentarios, Iluminación, Diseño sostenible, etc.

Mejoras de NUBEREV

Las mejoras de las nubes de revisión de AutoCAD 2021 también se aplican a las nubes de revisión del AutoCAD Architecture 2021 toolset (ANNOREVISIONCLOUDADD).

Puede cambiar la longitud de cuerda de arco de un objeto de nube de revisión seleccionado en la paleta Propiedades desde su menú contextual o con el nuevo comando PROPIEDADESNUBEREV. El comando PROPIEDADESNUBEREV también actualiza otras propiedades, como el color y la capa de la nube de revisión.

Cuando se selecciona un objeto de nube de revisión, la paleta Propiedades muestra NUBEREV como tipo de objeto en lugar de Polilínea. Las nubes de revisión siguen siendo básicamente polilíneas, pero presentan una propiedad de arco adicional y la opción para cambiar entre estilos de pinzamiento (variable de sistema REVCLOUDGRIPS).

Nota: La escala de anotación no funciona con una longitud de cuerda de arco modificada con el nuevo comando PROPIEDADESNUBEREV.

Importación de la comparación de DWG

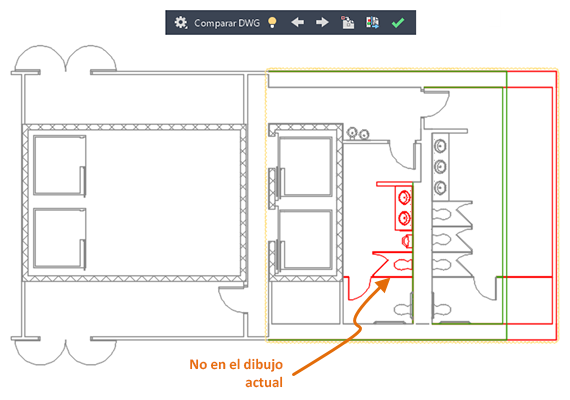

Ahora puede importar objetos de AutoCAD Architecture que se muestran como diferencias tras la comparación entre dos dibujos.

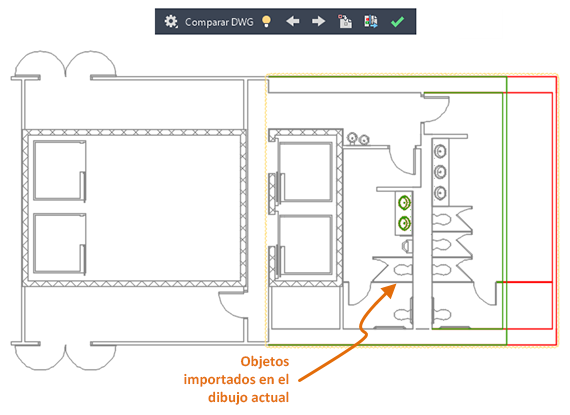

Puede importar las diferencias resaltadas (en rojo) del dibujo comparado en el dibujo actual. En ese caso, estos objetos estarán presentes en ambos dibujos y se atenuarán automáticamente en gris. Solo se pueden importar los objetos que no se encuentren en el dibujo actual.

Comparar refX

Las mejoras de Comparar refX de AutoCAD 2021 también se aplican a los dibujos de AutoCAD Architecture con objetos de Architecture.

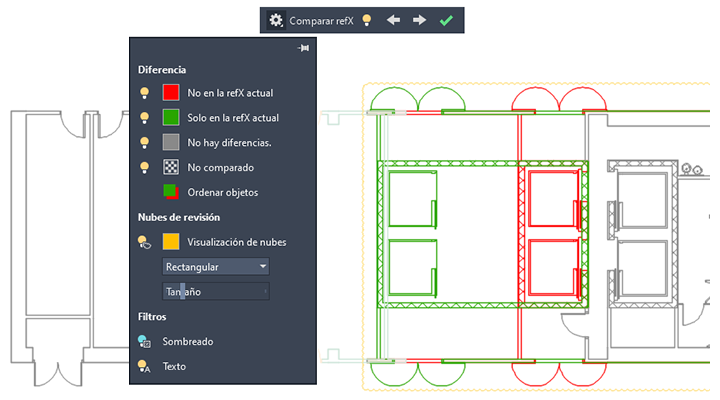

La principal mejora de la función Comparar es que ahora puede comparar y ver los cambios realizados en el archivo de dibujo que se ha enlazado como una referencia externa (refX) en el dibujo actual. Todos los cambios realizados en el dibujo de referencia o en un dibujo comparado se resaltan mediante nubes de revisión.

Si se ha modificado un dibujo al que se hace referencia, se muestra un mensaje de globo en la esquina inferior derecha de la ventana de la aplicación (bandeja de la barra de estado). Haga clic en el vínculo del mensaje de globo para volver a cargar la refX modificada o comparar los cambios. También puede comparar los cambios de las refX en la paleta Referencias externas.

Icono Actualizar

Los iconos de las paletas y los cuadros de diálogo utilizados con más frecuencia se actualizan para ofrecer el contraste óptimo sin que esto le distraiga del área de dibujo, donde suele centrar su atención.

Otras mejoras

• Bloqueos ocasionales
  • Ya no se producen bloqueos al editar rejillas en un conjunto de puerta o ventana.
  • Ya no se produce bloqueos al seleccionar el volumen de delimitación en un dibujo.
  • Ya no se produce un bloqueo cuando se selecciona un bloque multivista en el dibujo.
• Migración
  • Al migrar dibujos de versiones anteriores, se muestra una advertencia en la línea de comando si no se ha completado la sincronización.
  • Ahora se puede añadir una nota clave después de migrar parámetros de versiones anteriores.
• Sección o alzado
  • REFENT ahora funciona correctamente durante la edición de una geometría de sección o alzado.
  • La sección horizontal ahora funciona correctamente cuando hay dibujos de refX enlazados.
  • La información de capa correcta de los objetos de refX se muestra ahora en la paleta Propiedades después de descomponer una sección.
• IFC

  La importación de IFC ahora funciona correctamente, incluso aunque uno de los componentes provoque un error.

• Etiqueta de habitación

  En un SCP girado, las etiquetas de habitación ahora se pueden colocar con la rotación correcta durante la creación de un espacio.

• Muro
  • El sombreado de muro anotativo ahora se muestra correctamente cuando se enlaza como refX a otro dibujo.
  • El tamaño del cuadro de diálogo Propiedades de estilos de muro ahora se conserva en los inicios posteriores.
• Navegador de proyectos

  En Microsoft® Windows® 10 versión 1803 o posterior, las carpetas y los archivos que contienen caracteres especiales se muestran ahora correctamente en el Navegador de proyectos.

• Definiciones de clasificación
  • Los nombres de categorías de clasificación no se duplican de forma silenciosa con un sufijo de número al copiar y pegar bloques multivista.
  • Se ha mejorado el rendimiento al copiar y pegar bloques multivista con definiciones de clasificación que tienen nombres de subcategoría duplicados.
• Trazar

  Cuando se cambia al estilo visual de líneas ocultas, la vista preliminar del trazado se muestra correctamente según los parámetros del archivo CTB.

• Sincronización de proyectos

  Se ha mejorado el rendimiento al sincronizar normas de proyecto en proyectos alojados en la red.

• Entrada dinámica

  La solicitud de entrada dinámica para la polilínea ahora se muestra correctamente para todos los ángulos en la solicitud de punto siguiente.

El conjunto de herramientas de AutoCAD Architecture aprovecha la mayoría de las nuevas funciones de AutoCAD. Para obtener más información, consulte el tema Novedades de AutoCAD 2021 en la Ayuda.
