Puede utilizar esta opción para limitar:
- objetos alámbricos con:
- un objeto alámbrico
- una superficie
- una malla.
- superficies con:
- una superficie
- una malla.
- un sólido en una malla.
- una malla con:
- una malla
- un elemento alámbrico
- (superficies utilizando la opción de la pestaña de Edición > panel de Proyectar > Puntos. Los elementos alámbricos se proyectan a través de la malla a lo largo del plano principal del plano de trabajo activo).
- nubes con:
- una malla
- una superficie
- un plano de trabajo
- un elemento alámbrico.
- un grupo de superficies y sólidos en un objeto alámbrico.
- objetos con un plano.
Utilice las siguientes técnicas para limitar objetos:
- Seleccione el objeto de corte.

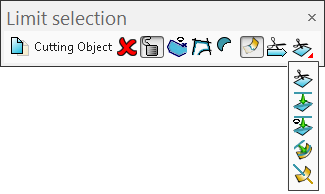

- Haga clic en la pestaña de Edición > panel de Limitar > Selección para desplegar la barra de herramientas de Limitar la selección:
- Utilice las siguientes opciones de la barra de herramientas para limitar una selección de objetos al objeto de corte:
Conservar el original
-
Objeto de corte seleccionado/sin seleccionar.
Objeto de corte bloqueado/desbloqueado.
Crear un polígono y utilizarlo como herramienta de corte.
Crear una curva compuesta y utilizarla como herramienta de corte.
Conservar ambos.
Recortar ambos.
Siguiente solución.
Menú desplegable de Limitar la selección. Si hace clic varias veces en este botón, va pasando por los siguientes modos de limitación de la selección:
Limitar la selección.
Proyectar a lo largo del eje normal al plano principal.
Proyectar a lo largo del eje normal a la vista.
Proyectar a lo largo de la normal de la superficie.
Limitar una superficie a una curva.
- Seleccione el objeto que va a limitar.
