Puede copiar un electrodo existente en zonas de erosión idénticas de distintas partes del modelo. También tiene la opción de copiar las superficies de relleno y los portaherramientas con el electrodo y generar hojas de configuración. Puede exportar ficheros de script de AGIE y hojas de cálculo para todos los electrodos del modelo.
- Cree el electrodo original en una de las zonas de erosión idénticas.
- Cree el plano de trabajo de origen. Debe estar en una figura reconocible del electro que acaba de crear.
- Cree el plano de trabajo de destino en una zona idéntica. Debe estar en el mismo plano relativo que el plano de trabajo de origen. Si está creando varias copias del electrodo existente simultáneamente, se crean varios planos de trabajo.
- Seleccione el electrodo de origen y haga clic en la pestaña de Asistente > panel de Electrodo > Crear para abrir el Asistente de electrodo - Diseño. Se abre el cuadro de diálogo de Copiar el electrodo.
- Seleccione el plano de trabajo de origen. El plano de trabajo se colorea de rosa y se visualiza el icono de
junto a la opción de Seleccionar el plano de trabajo de origen. No es necesario seleccionar un plano de trabajo de origen, ya que por defecto se utiliza la posición del plano de trabajo del electrodo. En este caso, la alineación de la base utilizada como referencia de la rotación.
- Seleccione el plano de trabajo de destino. Se visualiza un icono de junto a la opción de Seleccionar planos de trabajo de destino.
- Seleccione las opciones deseadas y haga clic en el botón de Siguiente para configurar las Opciones de exportación.
Para crear la copia del electrodo sin exportación, haga clic en el botón de Finalizar.
Puede utilizar las Opciones de exportación para generar ficheros de script de EDM y hojas de cálculo de resumen de la manera habitual. Cuando se exportan los electrodos, se utiliza la familia de electrodos original para erosionar todas las posiciones de las copias. Esto permite reutilizar electrodos en varias zonas y puede ser mucho más eficiente.
- Haga clic en el botón de Finalizar. Se examina la copia en busca de interferencias con el sólido activo y se visualiza un mensaje de advertencia si el electrodo deja marcas en la pieza o no erosiona lo suficiente.

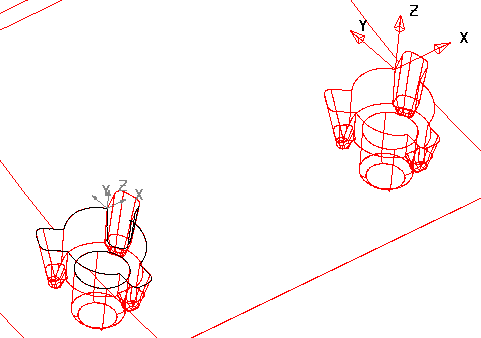

Si la copia del electrodo no colisiona con la pieza, se crea con la rotación y la posición correctas para cada uno de los planos de trabajo de destino. En el modo alámbrico, las copias se sombrean en gris.
Si ha activado la opción de creación de hojas de configuración, la copia del electrodo se añade a la hoja de ensamblaje general y se crea una hoja de detalles individual por cada copia del electrodo.
