Este ejemplo utiliza una plantilla de electrodo que incluye una opción de Vista llamada Vista superior.
- En la página de Opciones generales del Asistente de Electrodo, active la opción de Generar una hoja de configuración y haga clic en el botón de
para abrir el cuadro de diálogo de Control de las hojas de taller de Electrodo. - Haga clic en la opción de Hoja de configuración combinada y en para abrir el cuadro de diálogo de Configuración de las hojas de taller de Electrodo.

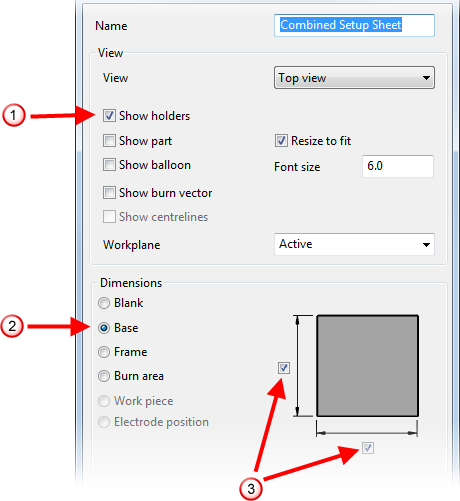

- Seleccione la entrada de Vista superior de la lista de Vista. Se pueden configurar las siguientes opciones de Dimensión:
- Vacío
- Base
- Marco
- Zona de erosión
- Seleccione los elementos que se van a visualizar en la hoja de configuración
.
- Seleccione una opción de Dimensión
. - Seleccione las dimensiones que se visualizan
. - Haga clic en el botón de Aceptar para cerrar el cuadro de diálogo de Configuración de las hojas de taller de Electrodo.
- Haga clic en el botón de Aceptar para cerrar el cuadro de diálogo de Control de las hojas de taller de Electrodo.

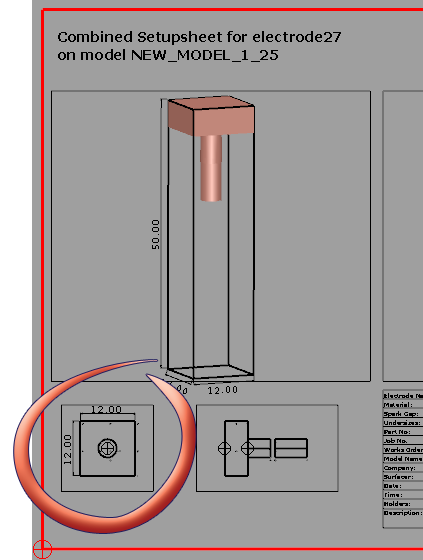

- Haga clic en el botón de Siguiente para ir al siguiente paso del Asistente de Electrodo o en el de Finalizar para completar el asistente. Las dimensiones seleccionadas se visualizan en la hoja de configuración combinada.
