Un dibujo de Notas es un dibujo con vistas predefinidas y un cajetín en el que se pueden introducir notas utilizando dimensiones y texto.
Creación o apertura de un dibujo de notas
- Abra el modelo para el que va a crear un dibujo, por ejemplo:
- Haga clic en la pestaña de Dibujo > panel de Dibujo > Notas.

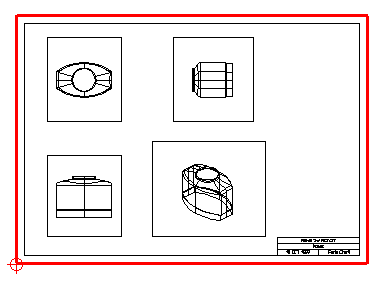

Si todavía no hay ningún dibujo de notas, esta acción crea uno con cuatro vistas de los objetos visualizados en el modelo:
Si ya hay un dibujo de notas, se visualiza.

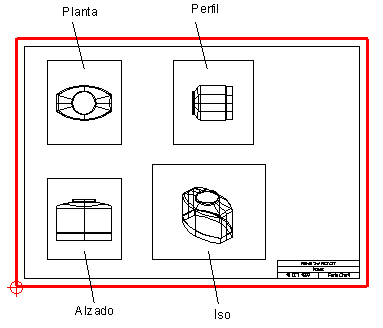

Nota: Únicamente se puede crear un dibujo de notas por cada modelo.Las direcciones de las vistas del dibujo de notas son las siguientes:
El contenido de las vistas cambia automáticamente de escala para ajustarse a los límites de las vistas.
- Cambie la configuración de cualquiera de las vistas desactivando las opciones de Añadir elementos y Cambio de escala automático del cuadro de diálogo de Editar la vista. También puede guardar la disposición de un dibujo de notas para utilizarla en todos los modelos futuros.
- Actualice el modelo con el dibujo de notas abierto.
El dibujo de notas se actualiza automáticamente para reflejar los cambios.
- Para cerrar el dibujo de notas, haga clic en la pestaña de Fichero > Cerrar.
El dibujo de notas y los objetos en él creados se guardan con el modelo.
Edición de un dibujo de notas
Los dibujos de notas se editan como los dibujos. Para acceder a más información, consulte la sección de Edición de un dibujo.
La edición de las vistas del dibujo de notas es similar a la de otras vistas de dibujo. Para acceder a más información, consulte la sección de Edición de una vista.
Si cambia el nombre del dibujo de notas, se crea un dibujo de notas nuevo la próxima vez que hace clic en la pestaña de Dibujo > panel de Dibujo > opción de Notas.
Personalización de un dibujo de notas
Puede personalizar la disposición de un dibujo de notas y guardar los cambios para utilizarlos en otros modelos.
Para personalizar un dibujo de notas:
- Cree un dibujo de notas en el modelo de plantilla, NEW_MODEL_MASTER.
- Edite el dibujo de notas.
Puede añadir objetos al dibujo de notas en el modelo de plantilla.
La próxima vez que crea un dibujo de notas, se utiliza el dibujo de notas de la plantilla.
Para acceder a más información, consulte la sección de Uso de plantillas de dibujo.
