Las dimensiones de radio de tres puntos funcionan bien con el dimensionado del radio de la curvatura de una superficie o de una curva.
Para crear una dimensión de radio utilizando tres puntos:
- Haga clic en la Pestaña de Anotación > panel de Dimensión > Radial > Radio de 3 puntos.
Se despliega la barra de herramientas de Dimensión. Se puede utilizar para modificar los atributos de las dimensiones nuevas, como el texto de anotación.
- Haga clic en la primera posición para determinar el punto inicial de un arco:
- Haga clic en la segunda posición para determinar el punto final de un arco:
- Haga clic en la tercera posición para determinar la circunferencia del arco:

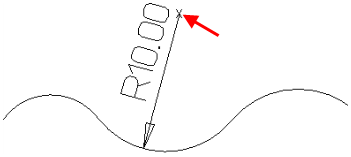

- Mueva el cursor y haga clic para especificar la posición de la anotación y añadir la dimensión:
