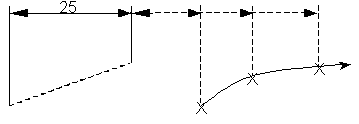

Las dimensiones múltiples son dimensiones lineales especializadas cuyo origen está en una posición común o que forman una cadena de dimensiones vinculadas.
Para crear una dimensión múltiple:
- Haga clic en la pestaña de Anotación > panel de Dimensión > Múltiple y seleccione una opción:
- Punto base
- Cadena
- Ordenadas
Se despliega la barra de herramientas de Dimensión. Se puede utilizar para modificar los atributos de las dimensiones nuevas, como el texto de anotación.
- Haga clic en el dibujo para posicionar el origen o el punto base de la dimensión.
- Haga clic para especificar el punto final de la dimensión.
- Haga clic para especificar la posición de la anotación y añadir la dimensión.
Se crea una dirección vertical u horizontal, en función del lugar en el que ha introducido la posición del texto de anotación. A medida que desplaza el ratón, se van visualizando las dimensiones horizontales y verticales posibles.

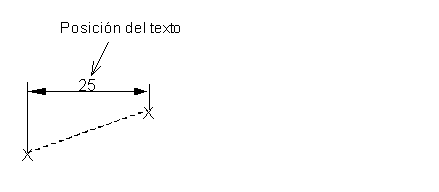

Por ejemplo, introduzca la siguiente posición de texto de anotación para crear una dimensión horizontal:
La orientación de esta dimensión se utiliza en todas las demás dimensiones de la dimensión múltiple.
El texto se centra en la directriz automáticamente. Para que el texto no esté centrado, desactive la opción de Texto centrado de la página de Dibujo > Dimensiones > Anotación del cuadro de diálogo de Opciones y haga clic para especificar una posición de texto en la directriz.
- En función del tipo de dimensión múltiple seleccionada, cree el resto de dimensiones de la serie de la siguiente manera:
Dimensión de punto base o cadena:
- Haga clic para especificar la posición de la siguiente dimensión.

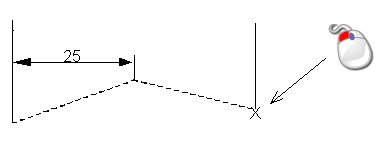

Se adjunta una dimensión elástica al punto base, o al final de la dimensión anterior, y al cursor del ratón. Cuando mueve el ratón, la directriz y las líneas auxiliares de la dimensión elástica van variando:
Punto base
Cadena
Nota: Para las dimensiones de punto base. la distancia de la directriz, desde la directriz de la primera dimensión, es un desfase fijo (configurado en la página de Dimensiones del cuadro de diálogo de Opciones).Por ejemplo, haga clic en la siguiente posición:

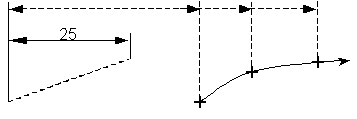

Se añade La dimensión:
Punto base
Cadena
-
Continúe haciendo clic para especificar posiciones y completar las dimensiones.
Dimensión de ordenada — consulte la sección de Creación de dimensiones de ordenada para acceder a más información.
- Haga clic para especificar la posición de la siguiente dimensión.
- Para completar la creación de dimensiones de punto base, haga clic en el botón de
de la barra de herramientas de Acceso rápido.
