Una medición es una medición de una longitud o un ángulo. Las dimensiones se añaden a un modelo para comprobar que tiene el tamaño adecuado o para pasar información a otro diseñador o ingeniero.
Las dimensiones cuentan con una serie de atributos:
|
|
|
marcas
anotación
líneas auxiliaresLas directrices son las líneas o arcos que representan los valores de dimensión. Las líneas auxiliares son las que conectan la directriz con el objeto. Las marcas son los extremos de la directriz que tocan a las líneas auxiliares. La anotación es el texto asociado a la dimensión.
Puede editar cada atributo para controlar el aspecto de una dimensión en un dibujo. Por ejemplo, la anotación puede:
- ser horizontal obligatoriamente.
- estar embebida en la directriz de dimensión.
- estar alejada de la directriz.
Se pueden crear varias dimensiones distintas:
- Dimensiones lineales — miden la longitud de una línea o la distancia que hay entre dos puntos.
Puede crear varias dimensiones lineales de la siguiente manera:

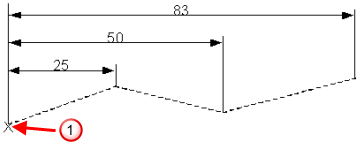

- Dimensiones de punto base— un grupo de dimensiones medido desde un origen común (punto base( hasta puntos finales distintos:
Punto base - Dimensiones de cadena— un grupo de dimensiones conectado en el que donde acaba una dimensión, empieza la siguiente:
- Dimensiones de ordenada — Un grupo de dimensiones creado a lo largo de un eje del plano principal del plano de trabajo actual. Estas dimensiones miden las distancias desde un origen común:
Punto de origen
- Dimensiones de punto base— un grupo de dimensiones medido desde un origen común (punto base( hasta puntos finales distintos:

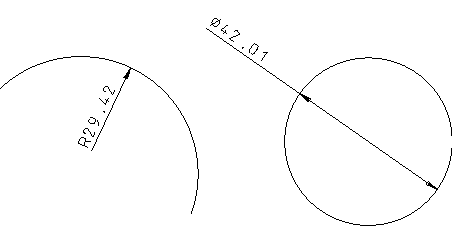

- Dimensiones de diámetro/radio — mida el radio o el diámetro de un arco o un círculo:
- Dimensiones angulares — mida un ángulo:
