Cuando crea una dimensión haciendo clic en un objeto, la dimensión pasa a estar relacionada con el objeto. Si edita la geometría del objeto, la dimensión también se actualiza.

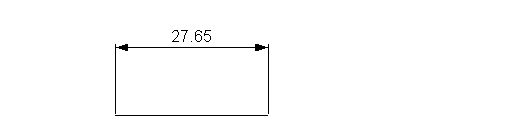

Imagine que la siguiente dimensión se crea haciendo clic en la línea:

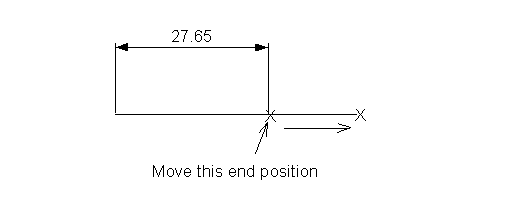

Cuando se mueve uno de los extremos de la línea:

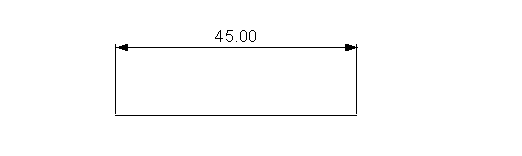

La dimensión también se actualiza.
Cuando hay que revisar dimensiones porque la relación (de dependencia) entre la dimensión y la geometría está rota, se visualizan cruces rojas.
En el siguiente ejemplo hay una dimensión en una línea diagonal y las relaciones de dependencia se visualizan en los extremos de la línea:
Si se elimina la línea, se visualiza una cruz roja y el valor de dimensión se subraya en rojo para indicar que la relación de dependencia está rota:
Para reparar la dimensión y eliminar cruces rojas opte por:
- Arrastrar cada cruz de la dimensión y detectar con ella al geometría correcta para crear una relación de dependencia nueva.
- Eliminar la dimensión
