NUAGEREV (commande)

Crée un nuage de révision à l'aide d'une polyligne.

Méthodes d'accès

Jeu d'outils : Onglet Dessin > Groupe de fonctions Dessin > Liste déroulante Rev-Cloud.

Menu : Dessin > Nuage de révision.

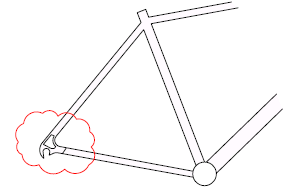

Vous pouvez créer un nuage de révision en sélectionnant deux coins ou points polygonaux, en faisant glisser votre curseur, ou en convertissant un objet tel qu'un cercle, une polyligne, une spline ou une ellipse en un nuage de révision. Utilisez les nuages de révision pour mettre en surbrillance des parties d'un dessin en cours de révision.

Remarque : Lors de la création d'un nuage de révision dans un dessin, la taille des arcs est déterminée en fonction du pourcentage de la longueur diagonale de la vue active. Cela permet de s'assurer que le nuage de révision commence à une taille raisonnable.

Les invites suivantes s'affichent.

Rectangulaire

Crée un nuage de révision rectangulaire en utilisant les points spécifiés comme coins opposés.

Spécifiez le premier coin

Spécifie un coin du nuage de révision rectangulaire.

Coin opposé

Spécifie le coin opposé du nuage de révision rectangulaire.

Polygonal

Crée un nuage de révision non rectangulaire défini par trois points ou plus constituant les sommets du nuage de révision.

Point de départ

Définit le point de départ du nuage de révision polygonal.

Point suivant

Indique le point suivant du tracé du nuage de révision de forme polygonale.

Main levée

Trace un nuage de révision à main levée.

Invites communes

Longueur de l'arc

Spécifie une valeur approximative pour la longueur de corde de chaque arc. La longueur de corde d’un arc correspond à la distance entre les extrémités de celui-ci. La valeur par défaut de la longueur de corde de l’arc est automatiquement déterminée la première fois que vous créez un nuage de révision dans un dessin.

Objet

Spécifie l'objet à convertir en nuage de révision.

Inverser la direction

Inverse la direction d'arcs séquentiels du nuage de révision.

Style

Spécifie le style de nuage de révision.

Normal

Crée un nuage de révision à l'aide de caractères par défaut.

Calligraphie

Crée des nuages de révision dessinés avec une plume calligraphique.

Barre d'outils

Ajoute ou supprime des côtés d'un nuage de révision.

Sélectionner polyligne

Indique le nuage de révision à modifier.

Inverser la direction

Inverse la direction d'arcs séquentiels du nuage de révision.
