- Dans l'espace de travail Equipement électrique, cliquez sur
l'
.
Les préférences (
) sont également disponibles dans la palette des propriétés. - Dans la boîte de dialogue Préférences de positionnement du tube IRO, sélectionnez un format de pente.
Format de pente Description Angle Exprimé en degrés Pourcentage Exprimé en pourcentage, où 100 % = 45 degrés Pourcentage Exprimé en pourcentage, où 100 % = 90 degrés Pente (1) Exprimé en fraction (par exemple, 1/48) - Choisissez les unités de dessin pour l'abscisse et l'ordonnée. Remarque : Les unités du format de pente sont dérivées du profil actuel et se trouvent dans la boîte de dialogue Paramètres du dessin.
- Sélectionnez la barre oblique (/) ou les deux points (:) comme séparateur de rapport.
- Sélectionnez l'option Créer automatiquement une colonne montante à chaque nouvelle élévation pour obtenir le comportement de positionnement souhaité.

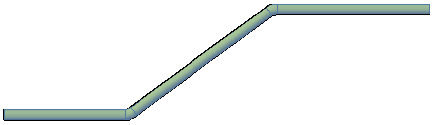

Créer automatiquement une colonne montante à chaque nouvelle élévation sélectionnée (par défaut)

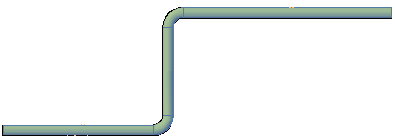

Créer automatiquement une colonne montante à chaque nouvelle élévation désélectionnée
- Spécifiez les styles d'étiquette et d'indicateur de direction de flux. Remarque : Si l'option Aucun est sélectionnée, passez à l'étape suivante.
- Spécifiez une méthode de positionnement pour les styles d'étiquette et d'indicateur de flux.
- Dans le champ Par quantité entrez le nombre d'étiquettes ou d'indicateurs de direction de flux à ajouter à chaque segment droit.
- Dans le champ Par distance, entrez une valeur de longueur de segment. Si la longueur de segment est inférieure à la distance indiquée, aucune étiquette n'est ajoutée au segment.

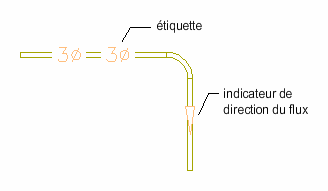

Tube IRO affichant une étiquette et un indicateur de direction de flux
