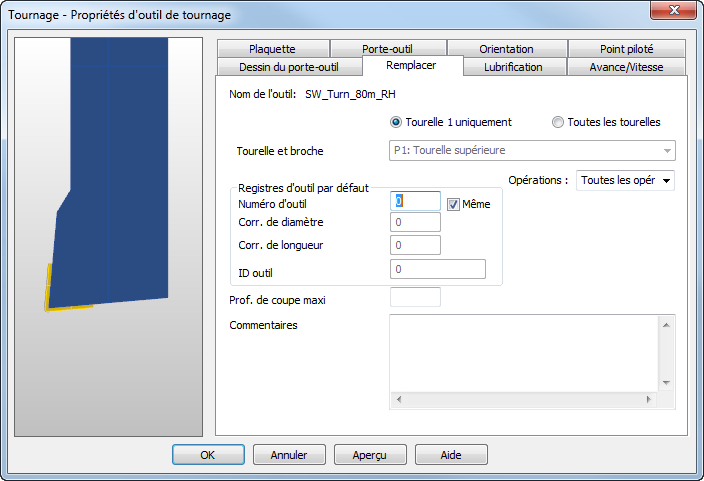

Cliquez sur l'image d'aperçu d'un outil pour la déplacer ou zoomer. L'orientation de l'aperçu est déterminée par les paramètres définis dans la page Options > Affichage > Machine. Cliquez avec le bouton droit sur l'image pour accéder au menu contextuel.
Nom — Spécifie le nom de l'outil actuel.
Tourelle 1 uniquement — Sélectionnez cette option pour définir les registres d'outil pour une seule tourelle.
Toutes les tourelles — Sélectionnez cette option pour définir les registres d'outil pour chaque tourelle d'un machine multi-tourelles. Sélectionnez une entrée dans la liste Tourelle et broche pour choisir la tourelle avec laquelle vous voulez travailler.
Registres d'outil par défaut — Spécifiez les réglages de registre pour l'outil :
- Numéro d'outil — Spécifie le numéro de station pour l'outil. Entrez 0 pour permettre à FeatureCAM d'assigner une valeur quand l'outil est utilisé.
- Même — Cochez cette case pour utiliser la valeur de numéro d'outil comme étant le numéro de correction de diamètre, de correction de longueur et d'ID d'outil par défaut. Décochez la case pour définir les valeurs de registre manuellement.
- Correction de diamètre — Spécifie le numéro de registre de correction pour l'outil. Cette valeur est passée dans XBUILD en tant que <COMP-NUM>.
- Correction de longueur — Spécifie le numéro de registre de correction de la longueur d'outil. La plupart des contrôleurs de tournage ont un registre simple qui contient les valeurs de décalage de longueur et de diamètre. Dans ce cas, le correcteur de longueur est le champ important à définir dans FeatureCAM. Cette valeur est passée dans XBUILD en tant que <OFFSET#>.
ID outil — Spécifie le numéro d'identification de l'outil. Ceci est utilisé sur les tours Bridgeport et sur quelques machine Cincinnati.
Opérations — Sélectionnez une entrée dans la liste pour spécifier le type d'opération pour lesquelles FeatureCAM peut sélectionner cet outil. Vous pouvez remplacer ce réglage en sélectionnant l'outil manuellement.
Déviation angulaire maxi — Ceci est la profondeur de coupe maxi qui est permise pour cet outil.
Commentaires — Entrez éventuellement un commentaire associé à l'outil. Un post-processeur peut être configuré pour extraire ces commentaires.
