Présentation de la conception de tour

Les plaquettes d'outil de tours usinent le brut quand elles sont parallèles au plan XZ du repère. Vous devez concevoir votre tour afin que l'outil dans la station 1 puisse être déplacé dans le plan XZ. FeatureCAM ne fait pas initialement pivoter la tourelle.

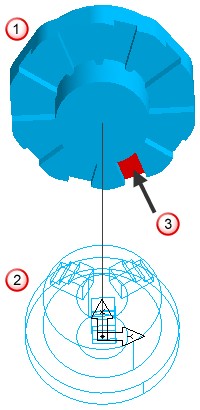

L'image suivante montre une tourelle qui n'est pas modélisée correctement. Le solide de la tourelle ne peut pas être déplacé de telle façon que l'outil dans la station #1 puisse usiner le plan XZ du mandrin sans faire pivoter la tourelle. Dans cette situation, vous devriez faire pivoter le solide de la tourelle afin que l'outil soit dans le plan XZ du mandrin.

Tourelle

Mandrin

Station d'outil #1

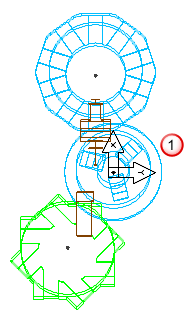

FeatureCAM assume que les outils pointent vers le centre du mandrin. Si ce n'est pas le cas avec la machine que vous modélisez, FeatureCAM doit pouvoir déplacer la tourelle afin que l'outil pointe vers le centre du mandrin. Dans l'exemple montré ci-dessous, les outils sont parallèles au plan XZ, mais ne s'alignent pas avec le centre du mandrin. Dans ce cas, vous devriez dire à FeatureCAM qu'une partie de la machine se déplace en Y, quand en réalité, elle ne peut pas bouger sur l'axe Y. FeatureCAM doit déplacer les tourelles en Y afin que les outils puissent être translatés sur le plan XZ du mandrin.

Remarque : La simulation machine n'affecte pas le code CN. Aucun mouvement Y n'est inclus dans le code CN.

Mandrin

Il n'est pas nécessaire ou souhaitable d'inclure les portes-outils dans le fichier .md. Cependant, les blocs d'outils font partie de la machine.
