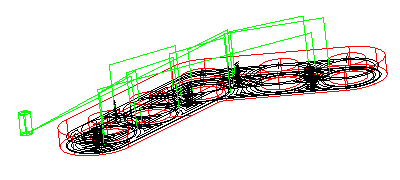

Cet exemple montre un retrait normal.

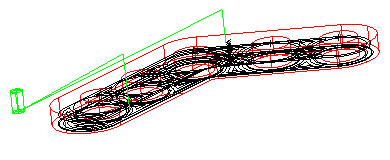

Ceci est le même exemple avec Minimiser retraits outil activé.
Définir cet attribut peut entraîner plus de découpe de fente. Etudiez les parcours avec précaution avant la découpe.
Cette feature est utile pour les fraiseuses 2-axes.
Si Minimiser retraits outil est sélectionné, le réglage pour l'attribut par défaut, Distance rapide mini, est ignoré. L'outil ne se retire pas, sauf pour éviter une collision.
Cet attribut affecte uniquement la façon dont l'outil se retire dans une seule opération. Il ne contrôle pas la façon dont les opérations sont triées. Pour cette fonctionnalité, voir Distance rapide mini.
Parcours d'outils NT
Utiliser les options pour minimiser le retrait d'outil avec les parcours d'outils NT donne de meilleurs résultats qu'avec les parcours traditionnels.
Feature de poche
Pour une feature de poche, le parcours d'outil usine en suivant les décalages au lieu de ne créer qu'une ligne droite. Il y a moins de plongées qu'avec un parcours d'outil traditionnel.
Exemple de parcours d'outils traditionnel :
Exemple de parcours d'outils NT :
Feature de bossage
Pour une feature de bossage, le parcours d'outils a beaucoup de moins de retraits et de plongées sur l'arête du brut.
Exemple de parcours d'outils traditionnel :
Exemple de parcours d'outils NT :
