Parallèle X — Sélectionnez cette option pour usiner parallèle à l'axe X.
Parallèle Y — Sélectionnez cette option pour usiner parallèle à l'axe Y.

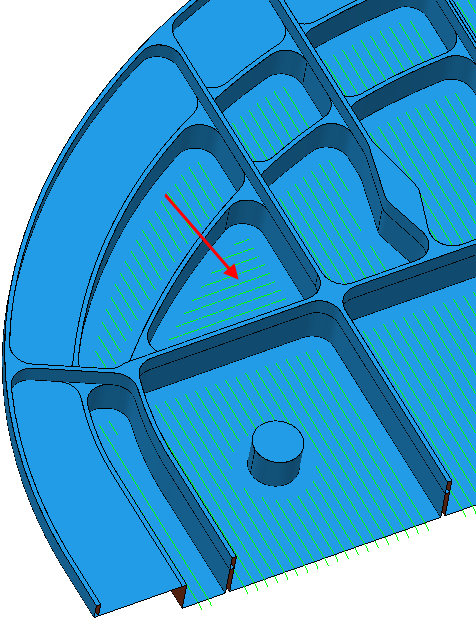

Automatique — Sélectionnez cette option pour laisser FeatureCAM déterminer l'angle le plus approprié pour chaque région de la feature.
Angle parallèle — Entrez, éventuellement, un angle en degrés. Vous pouvez avoir le parcours d'outils à n'importe quel angle. L'angle est mesuré dans le sens trigo depuis l'axe X si X parallèle est sélectionné ou dans le sens trigo depuis l'axe Y si Y parallèle est sélectionné.
Ajouter passe de reprise perpendiculaire — Sélectionnez cette option si vous voulez ajouter une passe de reprise perpendiculaire. Par exemple, ce réglage ajoute une passe parallèle Y à une opération parallèle X. Pour utiliser cette option, vous devez également spécifier l'angle de pente vert..
Optimiser passe parallèle — Si vous créez un parcours d'outil et que vous sélectionnez Ajouter passe de reprise perpendiculaire, avec un angle de pente vert. supérieur à 0
, l'option Optimiser passe parallèle recoupe la passe parallèle de façon à ce qu'elle n'usine pas les zones que la passe perpendiculaire usine.
Angle de pente vert — Cette option est utilisée avec Ajouter passe de reprise perpendiculaire. La passe perpendiculaire est appliquée uniquement aux régions qui dépassent la limite de pente.
Reprise — Cliquez sur le bouton pour ouvrir la boite de dialogue Reprise
Découpe de parcours en collision de porte-outil — Recoupe le parcours d'outils où le porte-outil ou le corps entre en collision avec la surface de pièce ou avec la surface de garde, ou le brut non-usiné. Quand sélectionné, les attributs Garde de porte-outil et Garde de corps sont affichés dans l'onglet Fraisage pour l'opération.
Usiner matière maximum — Utilisez avec Découpe de parcours en collision de porte-outil pour usiner le brut le plus proche possible de la pièce sans entraîner de collision de porte-outil. Cela crée des parcours d'outils plus lisses avec moins de retraits, ce qui peut améliorer la finition de surface et réduire le temps d'usinage, mais peut augmenter la découpe dans le vide sur certaines pièces.
