Boite de dialogue Réglages du modèle de brut

Vous pouvez utiliser la boite de dialogue Réglages du modèle de brut pour éditer les réglages qui affectent la façon dont le modèle de brut est utilisé avec la feature.

Pour afficher la boite de dialogue Réglages du modèle de brut, cliquez sur Options de modèle de brut dans l'onglet Fraisage de la boite de dialogue de propriétés de feature.

Reprise d'ébauche du modèle de brut

Ces attributs s'appliquent à l'opération d'ébauche.

Etendre la zone de — Entrez une valeur pour étendre les zones de reste par la distance spécifiée (mesurée le long de la surface ). Une valeur négative réduit la taille des zones de reste.

Détecter matière supérieure à — Entrez une valeur de seuil. FeatureCAM ignore la matière restante qui est plus fine que le seuil spécifié.

Ecart minimum — Entrez la longueur de l'écart, qui contrôle la fragmentation en remplaçant les écarts inférieurs à cette distance par un segment de parcours. Une grande valeur réduit la fragmentation, mais réduit la longueur du parcours d'outil qui ne découpe pas de matière. Une petite valeur produit des parcours d'outils plus courts, mais augmente le nombre de remontées dans le parcours.

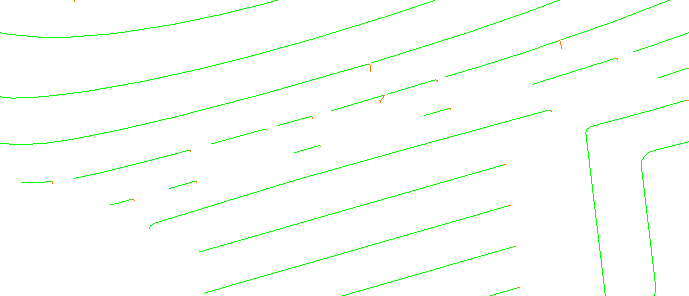

• Un écart minimum de 0:

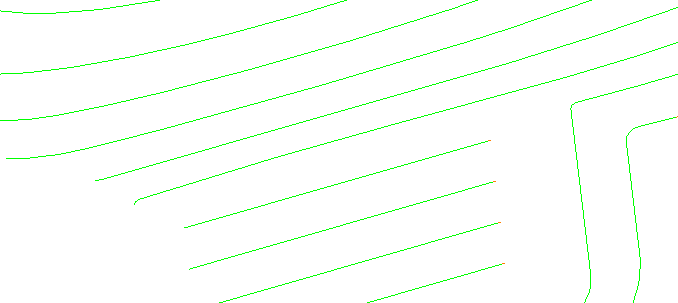

• Un écart minimum de la valeur par défaut :



Engagement en finition du modèle de brut

Ces attributs s'appliquent à l'opération de finition. Ils réduisent l'usure de l'outil, améliorent la finition de surface et évitent l'engagement excessif dans le matière de l'outil.

Usiner brut uniquement — Sélectionnez cette option pour limiter les parcours d'outils aux zones où une quantité minimum de brut est retirée du modèle de brut.

Détecter matière supérieure à — Entrez une valeur de seuil. FeatureCAM ignore la matière restante qui est plus fine que le seuil spécifié.

Longueur minimale retirée — Entrez une valeur de seuil. FeatureCAM ignore les portions qui sont plus courtes que ceci.

Utiliser profondeur de passe — Sélectionnez cette option pour limiter la profondeur de passe à la valeur que vous entrez.
