Mini-tourelles

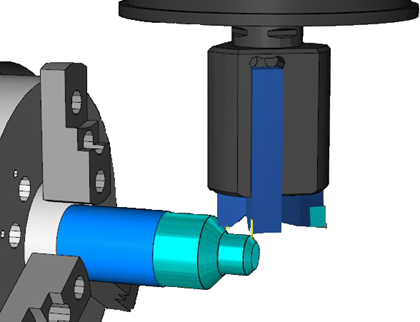

Vous pouvez simuler des mini-tourelles, qui sont des outils avec plusieurs plaquettes, où l'outil pivote autour de l'axe-b pour accéder à chaque plaquette. Les outils sont simulés simultanément, ce qui vous permet de vérifier les collisions avec les outils qui ne actuellement pas utilisés.

Pour simuler une mini-tourelle :

1. Dans le fichier de conception machine, créez un solide et un SCU pour représenter la mini-tourelle, avec l'axe-X du SCU pointant vers la broche principale.
2. Créez un SCU pour chaque emplacement d'outil La différence entre l'axe-X du SCU de l'emplacement d'outil et le SCU de la tourelle détermine l'angle avec lequel la mini-tourelle est pivotée pour utiliser l'outil.
3. Dans la boite de dialogue Bloc d'outil :
   1. Sélectionnez le solide de tourelle dans Solide = support outil pour tourelles.
   2. z le SCU de la tourelle dans Ce SCU devra correspondre à la position d'outil sur la tourelle.
   3. Utilisez l'onglet Emplacements d'outils pour ajouter chaque SCU d'emplacement d'outil comme un sous-emplacement distinct dans le bloc d'outil.
   4. Cliquez sur OK pour fermer la boite de dialogue.
4. Enregistrez le fichier de conception machine.
5. Dans le document FM, utilisez la boite de dialogue Affectation des outils pour spécifier quel bloc d'outil et quel sous-station utiliser pour chaque feature.
