Sélectionnez Usinage trochoïdal pour activer la possibilité de détecter et d'éviter la surcharge de l'outil. Quand l'outil s'approche d'une situation de surcharge, alors FeatureCAM ajoute automatiquement un parcours trochoïdal pour dissiper la surcharge. Ceci se produit dans les coins, dans les canaux étroits, dans les fentes et sur la première coupe d'une parcours en décalage qui est, en fait, un canal étroit.
Parce que quelques surcharges d'outil peuvent être acceptables, vous pouvez contrôler l'usinage trochoïdal avec l'attribut Eviter surcharge (% ench.). Il s'agit du pourcentage de surcharge permis de l'enchaînement existant. Donc, si vous utilisez un enchaînement de 10mm et un attribut Eviter surcharge (%ench) de 10%, les mouvements trochoïdaux n'apparaissent pas avant qu'une condition de surcharge de 10% (ou 1mm) soit dépassée.

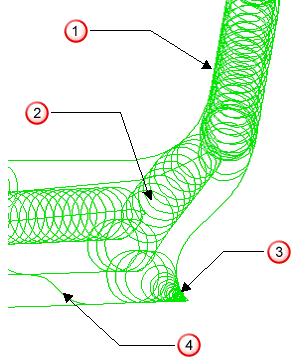

Parcours d'outil typique en détails :
- Canal
- Première coupe
- Coin vif
- Liaison lisse
En regardant en détail dans un coin, vous pouvez voir les parcours trochoïdaux plus facilement :
