Les fraise deux-tailles sont utilisées pour représentées des fraises plates, hémisphériques, toriques et coniques.
Nom — Entrez un nom qui identifie l'outil. Le nom doit être unique parmi tous les outils dans l'armoire.
Mesure — Ceci indique les unités qui sont utilisées pour rapporter les dimensions de l'outil. Sélectionnez Pouces pour utiliser les unités impériales ou décochez la case pour les unités métriques.

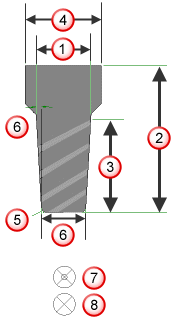

Diamètre — Voir schéma.
Longueur totale — Voir schéma.
Longueur utile — Ceci est la longueur de l'outil qui dépasse du porte-outil s'il est simulé.
Longueur de coupe — Voir schéma.
Dents : entrez le nombre de dents de l'outil.
Diamètre de queue — Voir schéma.
Rayon de bout — Voir schéma.
Courbe décrivant la forme de l'outil — Sélectionnez cette option pour créer un outil de forme. Sélectionnez une courbe dans la liste Courbe pour définir le profil de l'outil.
Dépouille — Voir schéma.
Type de coupe : si vous disposez d'un outil de découpe centrée, sélectionnez la case Centré.
Angle de dent : sélectionnez le type d'angle de dent.
Type de pointe d'outil : indiquez si l'outil dispose d'un type d'extrémité simple ou double.
Matière outil : indique la matière qui compose l'outil. Cette information est importe lors du calcul des avances et des vitesses.
Revêtement outil : sélectionnez la finition de l'outil.
Hélice — Choisissez si l'hélice de l'outil tourne à droite ou à gauche.
|
|
|
Diamètre
Longueur totale
Longueur d'outil
Diamètre de queue
Rayon de bout
Diamètre de fond
Type d'usinage : Non-centré
Type d'usinage : Centré
Pour les outils hémisphériques, entrez le diamètre, sélectionnez Hémisphérique et le rayon est calculé.
Pour les fraises plates et coniques, il y a différentes façons de spécifier l'angle de dépouille, la longueur de coupe et les diamètres :
- Entrez l'angle de dépouille, le diamètre (qui est le diamètre de l'outil en haut de la dépouille) et la longueur de coupe.
- Entrez l'angle de dépouille, sélectionnez Diamètre de fond, entrez le diamètre de fond et entrez la longueur de coupe.
- Entrez l'angle de dépouille, sélectionnez Diamètre de fond, entrez le diamètre (qui est le diamètre au fond de la dépouille) et cliquez sur le bouton Calcul depuis queue pour avoir la longueur d'outil calculé.
