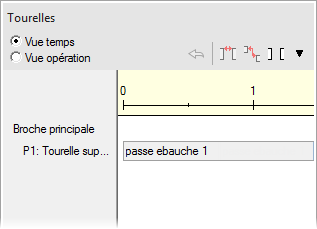

Utilisez la vue temps pour afficher une frise chronologique des opérations pour chaque tourelle dans le document.
Une liste des broches est affichée sur la gauche de la fenêtre. Une liste des tourelles est affichée sous chaque broche et les opérations sont montrées sur chaque tourelle. Le nom des tourelles est défini dans le fichier CNC.
Une échelle de temps est affichée en haut de la fenêtre, montrant le temps d'usinage en minutes. Vous pouvez raccourcir l'échelle de temps en la cliquant-glissant ou en faisant rouler la molette de la souris quand le curseur est dans la fenêtre de résultats.
Dans cet exemple, la machine comporte deux tourelles qui peuvent usiner des pièces sur la broche principale. La broche principale a une opération d'ébauche qui est effectuée simultanément sur les deux tourelles. La longueur identique des cases entourant les opérations d'ébauche montre qu'elles vont mettre autant de temps à couper.
Synchronisation des opérations
Le tri des opérations pour chaque tourelle est contrôlé par la boite de dialogue Tri de l'opération. Le tri relatif des opérations entre les tourelles est contrôlé par les opérations de synchronisation en utilisant l'onglet Tourelles.
Les synchronisations entre les opérations sont indiquées par une ligne verticale connectant les opérations. Dans le schéma ci-dessous, les deux opérations d'ébauche sont prévues pour démarrer en même temps. L'opération de perçage va suivre l'opération de finition. Dans le code CN, la synchronisation entre les opérations est extraite en tant que codes d'attente.
Pour synchroniser les deux opérations :
- Sélectionnez la première opération.
- Appuyez et maintenez enfoncée la touche Ctrl et sélectionnez l'autre opération.
- Cliquez avec le bouton droit sur l'une des opérations sélectionnées.
- Sélectionnez une des options suivantes dans le menu contextuel :
- Définir synchro en début opé — Entraîne les deux opérations à démarrer en même temps.
- Définir synchro pour opé1 avant opé2 — Entraîne la seconde opération à suivre la première.
Affecter une opération à une tourelle
Les opérations sont affectées aux tourelles dans l'onglet Tourelles.
Pour changer la tourelle pour une opération :
- Sélectionnez l'opération dans l'onglet Tourelles.
- Cliquez avec le bouton droit sur l'opération sélectionnée et sélectionnez Basculer l'opé sur pour changer la tourelle.
Synchronisation pour une seule opération
Vous pouvez facilement synchroniser une opération pour qu'elle démarre après que l'autre tourelle ait fini d'usiner toutes ses opérations en :
- Sélectionnez l'opération dans l'onglet Tourelles.
- Cliquez avec le bouton droit sur l'opération sélectionnée.
- Sélectionnez Définir synchro en début opé dans le menu contextuel.
