Quand Comp. Rpla. est inactif, l'angle d'entrée dans la pièce est contrôlé par l'attribut d'angle d'engagement.
Angle d'engagement
Entrez l'angle d'approche pour l'outil, mesuré par rapport à la pièce. Un angle de 0 approche le long de la direction du parcours. Un angle de 90 approche perpendiculaire au parcours. Si le début d'une ligne de scan commence à un épaulement, une valeur de 90 est automatiquement utilisée pour cette ligne de scan. Les seules valeurs correctes sont 0 ou 90 degrés.

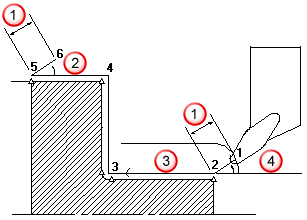

L'angle d'engagement et l'angle de retrait sont spécifiés du parcours (ou de l'extension du parcours), par rapport au côté du parcours sur lequel est l'outil et la direction dans laquelle l'outil se déplace. Su l'image ci-dessous, Point 1 est le point d'engagement calculé et Point 6 est le point de retrait calculé.
Garde
Angle de retrait
Zone de garde
Angle d'engagement
