Passe constante — Voir Profondeur passe d'ébauche.

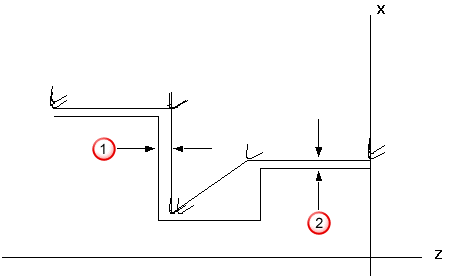

Surépaisseur de finition en X
Surépaisseur de finition en Z
Surépaisseur de finition en X
Surépaisseur finition en Z — Voir Surépaisseur de finition en X.

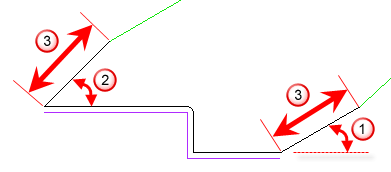

Angle d'engagement d'ébauche — Entrez l'angle auquel l'outil entre dans le brut dans les opérations d'ébauche quand Comp. Rpla. est inactif.
Angle d'engagement de finition — Entrez l'angle auquel l'outil entre dans le brut dans les opérations de finition quand Comp. Rpla. est inactif.
Angle de retrait d'ébauche — Entrez l'angle auquel l'outil se retire du brut après une coupe pendant les opérations d'ébauche quand Comp. Rpla. est inactif.
Angle de retrait de finition — Entrez l'angle auquel l'outil se retire du brut après une coupe pendant les opérations de finition quand Comp. Rpla. est inactif.
Longueur retrait — Ceci est la distance le long de la ligne de retrait dans laquelle les outils se retirent avant de revenir pour la prochaine étape.
Longueur de retrait
Frontière
Garde
Profondeur
Uti. garde comme longueur de retrait de finition — Quand sélectionné, la valeur de garde est utilisée comme étant la longueur d'approche et de retrait pour les mouvements de finition. Quand désélectionné, la valeur de la longueur de retrait est utilisée.
Compensation de rayon de plaquette
Activez cette option pour ignorer le rayon d'outil quand vous générez des passes pour les features de tournage, d'alésage et de dressage. La géométrie de pièce réelle est extraite comme étant le parcours d'outil. On suppose que la compensation de rayon d'outil sera effectuée par l'opérateur sur la machine-outil quand cette option est activée.
Sélectionnez ou non la Comp. Rpla. pour les opérations d'ébauche, de semi-finition et de finition. Entrez les paramètres d'angle d'entrée, d'angle de sortie et de distance d'entrée pour la Comp. Rpla..
|
Exemple de feature de tournage
|
|
Angle d'entrée d'ébauche — Entrez l'angle auquel l'outil entre dans le brut dans les opérations d'ébauche quand Comp. Rpla. est actif.
Angle d'entrée de finition — Entrez l'angle auquel l'outil entre dans le brut dans les opérations de finition quand Comp. Rpla. est actif.
Angle de sortie d'ébauche — Entrez l'angle auquel l'outil se retire du brut après une coupe pendant les opérations d'ébauche quand Comp. Rpla. est actif.
Angle de sortie de finition — Entrez l'angle auquel l'outil se retire du brut après une coupe pendant les opérations de finition quand Comp. Rpla. est actif.
Réutiliser parcours dans cycle fixe — Concerne Utiliser cycle fixe. Activez cette option pour extraire la courbe dans le code CN une seule fois, puis la référencer dans les cycles fixes d'ébauche et de finition. Cette option est activée par défaut.
garde de cycle fixe X et Z — Ces attributs contrôle l'emplacement d'outil avant le démarrage d'un cycle fixe de tournage. L'emplacement d'outil est obtenu en appliquant les gardes X et Z au point de départ de la courbe.
Rayon de l'arc d'engagement de la coupe arrière : spécifiez la taille de l'arc au début de chaque coupe dans une stratégie de coupe arrière. Saisissez un rayon ou sélectionnez l'option utiliser DOC pour utiliser la valeur DOC.
Distance de retrait de la coupe arrière : la valeur spécifiée correspond à la distance de dégagement de l'outil à la fin de chaque coupe avant qu'il procède à l'étape suivante.
