L'onglet Stratégie contient ces options :
Sous l'axe — Activez cette option pour faire travailler l'outil sur le côté X négatif de l'axe de broche.
Réutiliser parcours dans cycle fixe — Lié à Utiliser cycle fixe. Activez cette option pour extraire la courbe dans le code CN une seule fois, puis la référencer dans les cycles fixes d'ébauche et de finition. Cette option est activée par défaut.
Cycle — Sélectionnez parmi :
- Tournage/Alésage — Ce cycle ébauche dans les frontières de matière définies par la parallèle d'avance à la ligne médiane de la pièce le long de l'axe Z lors de la progression sur l'axe X. Sélectionnez Vers la broche ou Vers la face. Si l'attribut Brut total est défini, alors la pièce est ébauchée en utilisant les courbes qui sont décalées depuis le profil de la feature.
- Face — Ce cycle ébauche dans les frontières de matière définies par l'avance depuis l'extérieur de la pièce vers le centre tout en progressant dans la pièce le long de l'axe Z dans la direction négative.
- Face arrière — Ce cycle ébauche dans les frontières de matière définies par l'avance depuis l'extérieur de la pièce vers le centre tout en progressant dans la pièce le long de l'axe Z dans la direction positive.
Parcours — Sélectionnez parmi :
- Tournage — Les passes d'ébauches normales sont activées. Chaque passe d'ébauche est coupée dans la même direction. Pour la finition, l'outil trace le contour de la feature de la droite vers la gauche et est retiré de la pièce.
Ebauche
Si l'attribut Parcours est défini sur Tournage, les passes d'ébauche normales sont activées. Chaque passe d'ébauche est coupée dans la même direction.

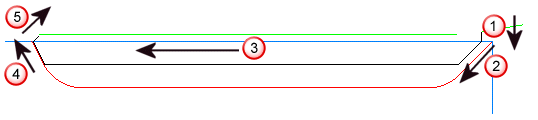

Avance droite dans la pièce. La distance est basée sur la profondeur de coupe.
Découpe le long de la paroi de droite. 1
Avance droite
Avance en remontant la paroi de droite
Retrait de la paroi, retrait complet de la feature.
Finition
Si l'attribut Parcours est défini sur Tournage, le parcours d'outil est généré comme montré ci-dessous.

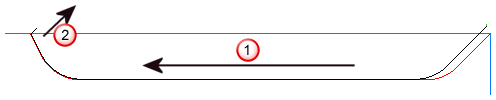

L'outil trace le contour de la feature de droite à gauche.
L'outil est retiré de la pièce en se basant sur l'angle et la longueur de retrait.

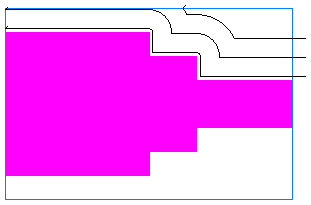

- Décalage — Des parcours d'outils d'ébauche sont créés en utilisant des décalages de la courbe de la feature de tournage. Ces décalages sont recoupés contre le brut.
Pour le type de parcours en décalage, les parcours d'outils d'ébauche sont créés en utilisant des décalages de la courbe de feature de tournage. Ces décalages sont recoupés contre le brut.
- Cut-Grip — L'ébauche avec les outils Cut-Grip Iscar est bidirectionnelle. Le style de la finition de découpe par adhérence est réalisé en utilisant une stratégie unique qui est activée grâce à un outil de rainurage qui coupe dans les deux directions.
Ebauche
L'ébauche avec les outils Cut-Grip Iscar est bi-directionnelle. Les étapes des coupes sont les suivantes :
Avance droite dans la pièce. La distance est basée sur la profondeur de coupe.
Avance droite sur Z.
Retrait de la paroi et léger rapide en Z.
Avance droite à nouveau basée sur la profondeur de coupe.
Avance droite dans la direction -Z.
Finition
Le style cut grip de finition est réalisé en utilisant une stratégie unique qui est activée grâce à un outil de rainurage qui coupe dans les deux directions.

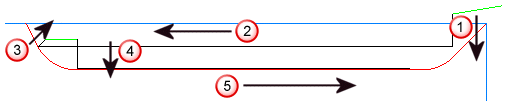

Découpe le long de la paroi de gauche jusqu'au rayon de fond.
Remontée rapide et plongée en gorge DIN
Découpe le long de la paroi de droite, à travers le congé de fond dans la gorge DIN.
Découpe le long du fond de la gorge. Ce mouvement est décalé par un débattement.
Découpe du rayon de fond de gauche. Ce mouvement est décalé par un débattement .

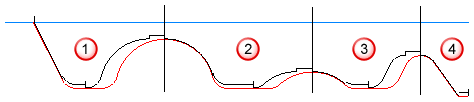

Si la feature de tournage comporte plusieurs cavités de gorge, chaque cavité est usinée de cette façon et les cavités sont triées de gauche à droite :
- Plaquette ronde — Les parcours d'outils d'ébauche d'outils arrondi sont conçus pour aider l'outil à effectuer plus délicatement une forme de la rainure.
Les parcours d'outils d'ébauche d'outils arrondi sont conçus pour aider l'outil à effectuer plus délicatement une forme de la rainure. Au lieur de plonger directement dans la matière, l'entrée dans la pièce est contrôlée par l'attribut de tournage Angle d'engagement.
Remarque : Un outil rond est requis et vous devez sélectionner manuellement l'outil pour ce type de parcours.
Angle d'engagement
Remarque : Les parcours d'outils de finition avec une plaquette ronde sont les mêmes que les parcours d'outils de finition de tournage. - TournageFraisage — Utilise une fraise deux tailles rotative avec un brut rotatif. Contrôle la vitesse de broche en tournage dans l'onglet Tournage A/V. Contrôle la vitesse de broche en fraisage dans l'onglet Vitesse Fraisage.
- Coupe arrière — La stratégie de coupe arrière est utilisée avec les outils spécialisés et permet au parcours d'outil d'aller de la broche vers la face de la pièce. Le parcours d'outil est reconnaissable aux engagements d'arc inclus au début de chaque coupe.
Passe d'ébauche — Activez cette option pour ajouter une opération d'ébauche à la feature.
Passe de semi-finition — Activez cette option pour ajouter une opération de semi-finition à la feature.
Passe de finition — Activez cette option pour ajouter une opération de finition à la feature. Quand cette option est désélectionnée, la passe d'ébauche est quand même usinée comme si la passe de finition était inclue. La surépaisseur de finition est laissée sur la passe d'ébauche et la surépaisseur de finition de fond est laissée sur la passe d'ébauche quand la finition de fond est sélectionnée, même si la case à cocher est indisponible.
- Conventionnel — Les mouvements d'avance dans la direction +X, suivi par la direction -z et ainsi de suite, jusqu'à ce qu'il atteigne la fin de l'escalier.
- No drag — Utiliser le type de finition conventionnel peut réduire la durée de vie de l'outil et également causer des copeaux à être entraînés le long de la face de la pièce. Sélectionnez la finition No drag, pour usiner les faces verticales en premier, dans la direction -X, puis les zones horizontales -Z.
Direction d'avance — Ceci est la direction dans laquelle l'outil avance pour l'opération. Pour les features de tournage et d'alésage, sélectionnez Vers la broche ou Vers la face. Pour les features de dressage ou de face arrière ,sélectionnez Positive ou Négative pour spécifier la direction le long de l'axe X. Définissez ceci séparément pour les opérations d'ébauche, de semi-finition et de finition.
