Les contres-broches peuvent être utilisées pour supporter la pièce aux deux extrémités du brut.
Broche principale
Contre-broche
ou pour changer quelle broche est utilisée pour maintenir le brut :
|
Brut maintenu par la broche principale |
Brut maintenu par la contre-broche |
|
|
|
Broche principale
Contre-broche

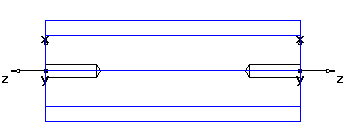

Pour couper les features sur deux extrémités différentes du brut, vous devez d'abord créer des repères à chaque extrémité de la pièce sur les directions Z depuis le brut, comme indiqué ci-dessous. (Si la machine requiert que le Z de chaque repère pointe dans la même direction, ceci peut être changé dans le fichier post-pro.)
Les features doivent êtres dans le bon repère. Les commandes de contre-broche peuvent être localisées à la fin du repère principale ou au début du repère de la contre-broche. L'arbre de construction, montré ci-dessous, possède les commandes de la contre-broche à la fin du premier repère.
Si vous utilisez la contre-broche pour supporter l'extrémité du brut, organiser les feature contre-broche afin qu'elles se produisent lorsque vous avez besoin d'une assistance supplémentaire.
Exemples de features de contre-broche
Vous pouvez contrôler les fonctions de contre-broche individuelles.
Pour passer de la broche principale à la contre-broche :
- Positionner la contre-broche
- Fermer la contre-broche
- Ouvrir la broche principale
- Positionner la contre-broche
Pour passer de la broche principale à la contre-broche en utilisant une feature de tronçonnage pour couper le brut de la barre :
- Positionner la contre-broche
- Fermer la contre-broche
- Feature de tronçonnage
- Positionner la contre-broche
