Pour ouvrir cette boite de dialogue, cliquez sur le bouton Reprise dans l'onglet Reprise.
Aucune — Sélectionnez cette option pour n'avoir aucune reprise.

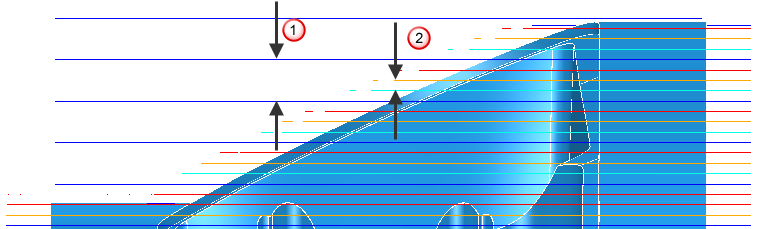

Découpe de pas — Cette option usine les terrasses qui seraient restées sur un parcours d'ébauche Tranche-Z, avec le même outil dans le même parcours d'outil. Les terrasses sont usinées de bas en haut. FeatureCAM augmente l'avance des tranches intermédiaires quand la profondeur de passe devient de plus en plus petite, ce qui permet un volume de retrait de matière constant.
Pas vers le haut — Entrez la distance entre les niveaux de coupe intermédiaires.
Passe de la tranche principale.
Passe de la tranche intermédiaire.
La tranche principale retire la majorité de la matière. Les tranches intermédiaires retirent les terrassements restants après la tranche principale.
Détecter matière supérieure à — Entrez une valeur de seuil. FeatureCAM ignore la matière restante qui est plus fine que le seuil spécifié.

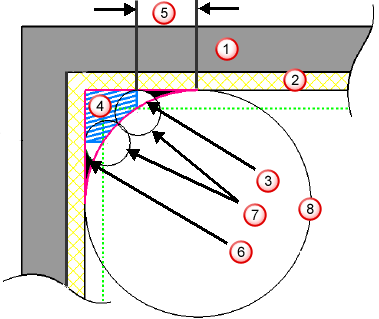

Etendre la zone de — Entrez la distance à laquelle étendre les zones de reste, mesurée le long de la surface. Utilisez-la avec la valeur de Détecter matière supérieure à pour réduire les zones à usiner aux détails (par exemple, les coins), puis pour légèrement décaler ces zones pour s'assurer que tous les détails (par exemple, dans les coins) soient usinés.
Modèle
Epaisseur
Matière restante réelle (surlignée en rose)
Matière restante réelle détectée (hachurée en bleu)
Quantité dont vous avez besoin pour étendre la zone pour inclure toute la matière restante
Matière non-détectée
Outil
Outil de référence
Augmenter l'avance pour pas intermédiaire — Sélectionnez pour augmenter l'avance des tranches intermédiaires. Parce la passe des tranches intermédiaires est inférieure à la tranche principale, vous pouvez augmenter l'avance des tranches intermédiaires tout en maintenant la charge sur l'outil. Chaque tranche intermédiaire peut avoir une augmentation de l'avance quand la profondeur de passe devient de plus en plus petite.
Augmentation d'avance max — Entrez l'avance maximum permise pour les tranches intermédiaires en un pourcentage de l'avance normale. Cette valeur doit être supérieure à 100%. Une valeur de 300 signifie que l'avance de coupe des tranches intermédiaires peut être trois fois supérieure à celle pour les tranches principales.
