Remarque : Les options disponibles dépendent du type d'opération.
Le type d'enchaînement contrôle le type de mouvement de transition qui est inséré entre des parcours d'outils. Les options sont :
- Directe : L'outil se déplace en ligne droite jusqu'à la position suivante. L'outil peut se déplacer sur les trois axes. Ce schéma montre un mouvement d'enchaînement direct sur une feature surfacique plane.
- Arc : Pour l'ébauche Tranche-Z uniquement, l'outil essaie de se connecter à la position suivante avec un arc. (Si ce n'est pas possible, un arc et plusieurs lignes tangentes sont utilisées). Pour l'ébauche Tranche-Z, seuls Direct et Arc s'appliquent.
- Etagé : L'outil monte en Z puis se déplace en X et Y.

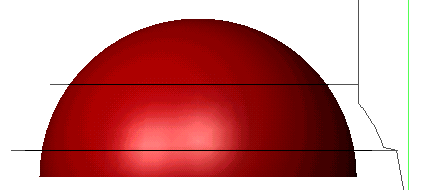

Cette image montre un mouvement de transition étagé sur une surface sphérique.
Cette image montre la même feature surfacique avec un enchaînement direct.
- Boucle : L'outil effectue un mouvement en arc hors d'un parcours d'outil et un mouvement en arc dans le parcours suivant. Ces transitions sont en fait programmées à partir de mouvements linéaires et peut se déplacer sur les trois axes. Cette image montre un mouvement en boucle sur une feature surfacique plane.
