Pour mapper les axes de DRO

Le mappage d'axe vous permet de faire correspondre les axes du DRO aux axes de l'appareil de mesure.

Remarque : Le DRO n'est disponible qu'en vue d'une utilisation avec des machines CNC et manuelles.

Pour changer le mappage d'axe pour le DRO :

  1. Cliquez sur Outils > Machine > Configurer.
  2. Dans la boite de dialogue PowerInspect DRO, cliquez sur Mappage des axes. La boite Mappage d'axe s'affiche.
  3. Dans les listes Afficher l'axe, sélectionnez l'axe du DRO qui correspond à chaque axe MMT.

    Chaque affichage d'axe ne peut être utilisé qu'une seule fois. Si vous utilisez un axe plus d'une fois, un message d'avertissement est affiché quand vous appliquez les réglages.

  4. Cliquez sur Appliquer pour enregistrer les changements et fermer la boite de dialogue.

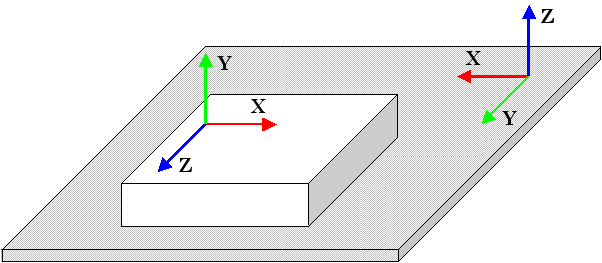

Dans l'exemple suivant, l'axe Y de la pièce est aligné sur l'axe Z de la MMT, l'axe Z de la pièce est aligné sur l'axe Y de la MMT et l'axe X de la pièce est aligné sur l'axe X de la MMT, mais dans le sens opposé.

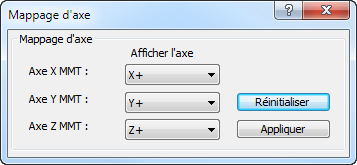

Vous pouvez corriger les valeurs affichées dans le DRO en utilisant les mappages d'axe suivants :

Remarque : Pour inverser les mappages d'axe d'origine, cliquez sur Réinitialiser.
