Utilisez PowerInspect DRO pour afficher l'emplacement du palpeur sur l'appareil de mesure. Vous pouvez aussi utiliser DRO pour afficher l'emplacement et le vecteur des points palpés et pour mesurer des distances entre des points le long des axes de l'appareil.
Remarque : PowerInspect DRO ne supporte que les appareils de mesure qui incluent une capacité de suivi de point. Sans cette fonctionnalité, il peut uniquement définir l'emplacement des points déclenchés. Il est disponible uniquement en vue d'une utilisation avec des machines CNC et manuelles.
trièdre
Pour utiliser PowerInspect DRO :
- Cliquez sur Outils > Machine > Configurer.
- Alignez les axes de la pièce que vous voulez inspecter avec les axes de l'appareil de mesure.
- Connectez PowerInspect à l'appareil de mesure.
- Initialisez l'appareil de mesure.
- Sélectionnez Outils > Machine > DRO.
- Cliquez sur Mappage des axes pour aligner les axes DRO avec les axes de l'appareil de mesure.
- Cliquez sur Réglages pour configurer PowerInspect DRO.
- Par défaut, PowerInspect DRO affiche les coordonnées du centre du palpeur. Pour afficher les coordonnées du point de contact, cochez la case Compenser les coordonnées du point de contact et cliquez sur Définir la compensation pour spécifier comment la compensation est appliquée.
- Par défaut, DRO rapporte la position de l'extrémité de la colonne. Cochez la case Compenser la longueur du palpeur pour rapporter la position de la pointe de palpeur.
- Par défaut, les coordonnées du palpeur sont rapportées par rapport à la position de parc de l'appareil de mesure. Pour afficher les coordonnées par rapport :
- au repère du mode de grille actuel de PowerInspect, cochez la case Utiliser la grille PI comme repère de base.
- à une position spécifiée, utilisez le déclencheur et les boutons manuels pour mettre à zéro PowerInspect DRO.
- Pour afficher le vecteur du point palpé tout comme les coordonnées du point palpé, cochez la case Afficher le vecteur déclenché.

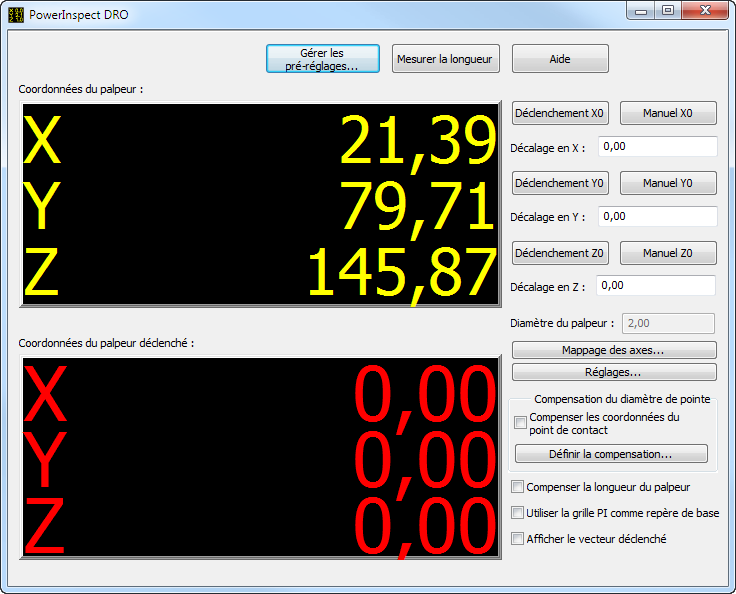

- Déplacez et déclenchez le palpeur. La fenêtre Coordonnées du palpeur affiche l'emplacement du palpeur quand il se déplace, tandis que la fenêtre Coordonnées du palpeur déclenché affiche l'emplacement du dernier point déclenché.
- Pour enregistrer les réglages actuelles pour une utilisation future, cliquez sur Gérer les pré-réglages.
- Pour mesurer la distance entre deux points, cliquez sur Mesurer la longueur.
Remarque : Si vous spécifiez un Facteur d'échelle dans la boîte de dialogue Paramètres de mesure, il est affiché sous les coordonnées de palpeur.
