Exemple de morphage de régions de triangles - contour et point

Ceci est un exemple de morphage de régions de triangles en utilisant une courbe de contour et un point :

Remarque : Pour voir les effets du morphage, il doit y avoir assez de triangles pour permettre la transformation. Le plan dans l'exemple ci-dessous a été affiné pour augmenter le nombre de triangles.

1. Sélectionnez le maillage.



2. Cliquez sur Outils de maillage > Triangles > Morphage par courbes pour afficher la boite de dialogue Morpher les triangles en utilisant des courbes.
3. Cliquez sur le bouton Centre de gravité pour mettre en évidence le centre de gravité.

   Le point est mis en surbrillance en bleu .

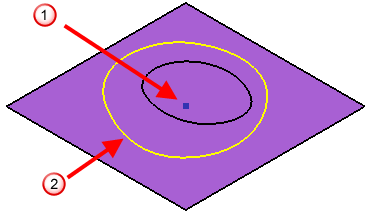

4. Utilisez Ctrl+clic pour sélectionner :
   • le point .
   • le contour extérieur .



5. Sélectionnez Linéaire dans la liste de fusion.
6. Sélectionnez Déplacer dans la liste de transformation de l'extérieur.
7. Entrez une valeur Z de 10.

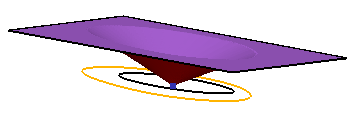

8. Cliquez sur Aperçu pour afficher le modèle.



   Cela montre que :

   • La région intérieure (le point) ne bouge pas.
   • La région extérieure est remontée de 10.
   • La zone de fusion est créée en utilisant une fusion linéaire.
