Exemple de morphage de régions de triangles définies par des courbes

Ceci est un exemple de morphage de régions de triangles en utilisant des courbes

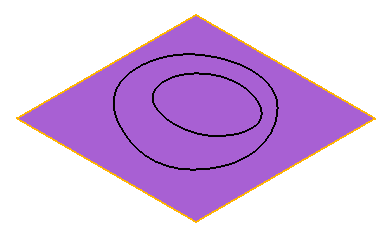

Remarque : Pour voir les effets du morphage, il doit y avoir assez de triangles pour permettre la transformation. Le plan dans l'exemple ci-dessous a été affiné pour augmenter le nombre de triangles.

1. Sélectionnez le maillage.



2. Cliquez sur Outils de maillage > Triangles > Morphage par courbes pour afficher la boite de dialogue Morpher les triangles en utilisant des courbes.

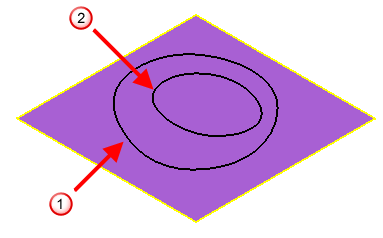

3. Cliquez sur pour sélectionner :



   Elément extérieur

   Elément intérieur

4. Sélectionnez Déplacer dans la liste de transformation de l'intérieur.
5. Entrez une valeur Z de 5.
6. Sélectionnez Lisse comme type de fusion.
7. Cliquez sur Aperçu.

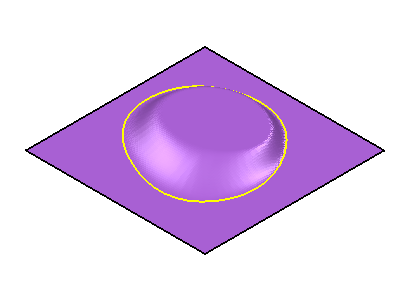

   Cela affiche les changements suivants :

   • La région intérieure est déplacée vers le haut de 5.
   • La zone de raccord (entre les deux contours) est créée en utilisant l'algorithme de lissage.
8. Sélectionnez Echelle dans la liste de transformation de l'extérieur.
9. Entrez 1,5 comme facteur d'échelle.
10. Cliquez sur le bouton de verrouillage X pour verrouiller l'axe X.
11. Cliquez sur Aperçu.

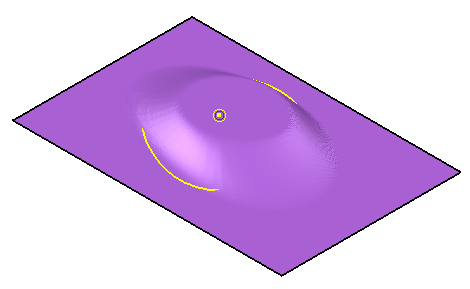

    Cela montre que :

    • La région extérieure est mise à l'échelle par 1,5.
    • La région n'est pas mise à l'échelle dans la direction X.
