Exemple de morphage de triangles en utilisant des régions planes

Voici un exemple de morphage d'un maillage en utilisant des régions planes :

1. Sélectionnez le maillage.

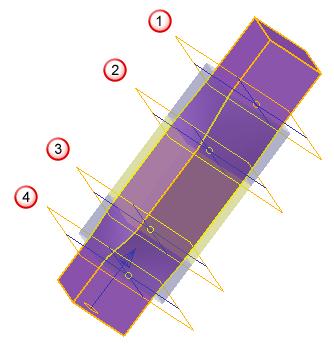

2. Cliquez sur Outils de maillage > Triangles > Morphage par plans pour afficher la boite de dialogue Morpher les triangles en utilisant des plans. Les plans sont utilisés pour indiquer les différentes régions sur le modèle :



3. Double-cliquez sur le plan supérieur pour afficher la boite de dialogue Plan.
4. Définissez le plan supérieur comme ceci :
   1. Définissez Z à 30.
   2. Cliquez sur OK pour déplacer le plan.
5. Double-cliquez sur le plan inférieur pour afficher la boite de dialogue Plan.
6. Définissez le plan inférieur comme ceci :
   1. Définissez Z à 15.

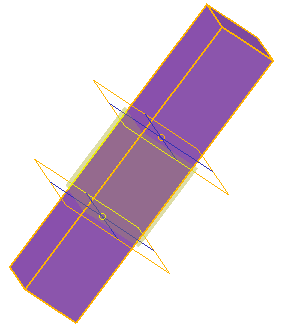

   2. Cliquez sur OK pour déplacer le plan. Les plans supérieur et inférieur ressemble maintenant à ceci :


7. Définissez la région de transformation comme ceci :
   1. Sélectionnez Rotation dans la liste.
   2. Définissez l'angle à 10.
   3. Cliquez sur Aperçu.

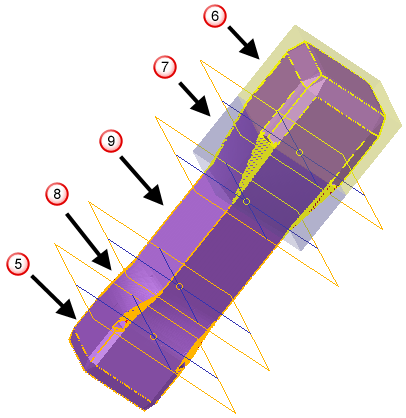

      La région entre les deux plans est pivotée de 10 :




8. Spécifiez la région de raccord comme ceci :
   1. Sélectionnez Lisse dans la liste Avant.
   2. Sélectionnez Linéaire dans la liste Après.
   3. Cliquez sur Aperçu.

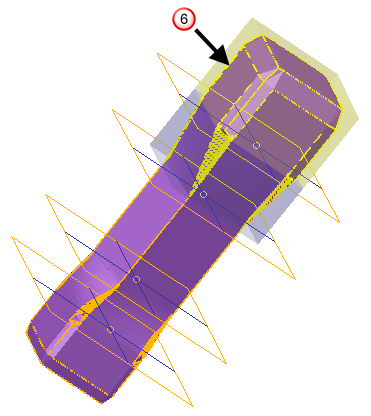

   Le raccord inférieur entre et est créé en utilisant l'algorithme lisse.

   Le raccord supérieur entre et est créé en utilisant l'algorithme linéaire.



9. Cliquez sur le bouton Région précédente pour passer à la région inférieure, .
10. Créez une région de décalage comme ceci :
    1. Sélectionnez Décalage dans la liste de région de transformation.
    2. Définissez la distance à 1.
    3. Cliquez sur Aperçu.

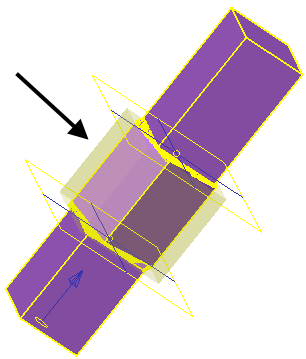

       La région est décalée de 1 :

    •

11. Appuyez sur le bouton Région suivante pour passer à la région supérieure, .
12. Créez une région de décalage comme ceci :
    1. Sélectionnez Décalage dans la liste de transformation.
    2. Définissez la distance à 2.
    3. Cliquez sur Aperçu.

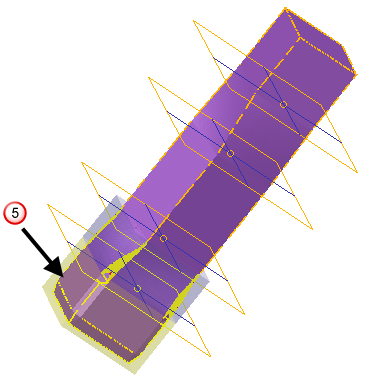

       La région est décalée de 2 :




13. Cliquez sur OK pour modifier le modèle comme ceci :
    • La région est pivotée de 10.
    • La fusion inférieure utilise l'algorithme lisse.
    • La fusion supérieure utilise l'algorithme linéaire.
    • La région inférieure est décalée de 1.
    • La région supérieure est décalée de 2.



14. Terminez le morphage comme requis.
