Esercizio S7: correzione di distorsioni mediante la trasformazione a foglio di gomma triangolare

Questo esercizio mostra come utilizzare Trasforma a foglio di gomma per correggere un'immagine distorta di un disegno digitalizzato.

L'immagine utilizzata in questo esercizio è stata distorta durante il processo di riproduzione, successivamente è stata digitalizzata. Si disegnerà un rettangolo per definire il nuovo contorno dell'immagine e quindi si utilizzerà Trasforma a foglio di gomma per stirare l'immagine e adattarla al rettangolo. Per spostare i punti esattamente nella posizione desiderata, utilizzare il metodo di trasformazione a foglio di gomma triangolare.

Esercizi correlati

• Esercizio S8: correzione di distorsioni mediante punti di griglia
• Esercizio P3: correzione delle distorsioni presenti nelle immagini fotografiche

Prima di svolgere questo esercizio, accertarsi che le opzioni di AutoCAD Raster Design toolset siano impostate come descritto in Esercizio A1: impostazione delle opzioni del AutoCAD Raster Design Toolset.

Esercizio

1. Nella cartella \Tutorial2, aprire il file di disegno Scanned_05.dwg.

   Creare un bordo vettore temporaneo come guida

2. Disegnare un rettangolo vettoriale che inizi a 0,0 e si estenda fino a 805,565.

   Impostare le finestre

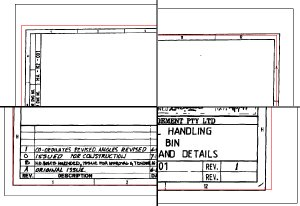

   In questa lezione, si applica all'immagine la trasformazione a foglio di gomma utilizzando quattro punti di controllo. È stata impostata una configurazione con quattro finestre che mostra sia il bordo vettore raster sia quello temporaneo. Ognuna delle quattro finestre è ingrandita per facilitare la selezione dei quattro punti.

3. Fare clic sul menu VisualizzaFinestreFinestre con nome. Quindi visualizzare la finestra TU_rubbersheet.

4. Per visualizzare la finestra di dialogo Trasformazione a foglio di gomma: imposta punti di controllo, fare clic su RasterCorrelaTrasforma a foglio di gomma.

   Selezionare quattro punti di controllo

   Per questa procedura si utilizzano quattro punti di controllo. Ogni punto di controllo è costituito da una coppia di punti di origine e di destinazione. L'immagine è stata originariamente posizionata in modo che l'angolo in basso a sinistra del bordo raster e il nuovo bordo disegnato fossero in posizione (0,0). È possibile utilizzare l'ancoraggio affinché i punti di origine e di destinazione siano identici per l'angolo in posizione (0,0). Al termine della selezione, i quattro punti di controllo saranno elencati nella finestra di dialogo Imposta punti di controllo.

5. Fare clic sul pulsante Aggiungi punti. Nella riga di comando viene richiesto di specificare il primo punto di origine.
6. Digitare 0,0 come punto di origine, quindi digitare A per ancorare il punto di destinazione.
7. Fare clic nella finestra in alto a sinistra per renderla attiva. Selezionare l'angolo del bordo raster come secondo punto di origine.
8. Fare clic su OSNAP e selezionare l'angolo in alto a sinistra del bordo vettore come secondo punto di destinazione.
   Nota: Prima di selezionare ciascun punto di origine raster, disattivare il comando OSNAP, quindi riattivarlo per selezionare il punto vettoriale di destinazione.

9. Fare clic nella finestra in alto a destra per renderla attiva. Selezionare l'angolo del bordo raster come terzo punto di origine.
10. Selezionare l'angolo in alto a destra del bordo vettore come punto di destinazione.

11. Fare clic nella finestra in basso a destra per renderla attiva. Selezionare l'angolo del bordo raster come quarto punto di origine.
12. Selezionare l'angolo in basso a destra del bordo vettore come punto di destinazione.

13. Alla riga di comando, digitare D per completare la procedura di selezione. Viene nuovamente visualizzata la finestra di dialogo Trasformazione a foglio di gomma: imposta punti di controllo con i punti elencati.

    Impostare il metodo di trasformazione a foglio di gomma e visualizzare in anteprima i risultati

    Per questo esempio verrà utilizzato il metodo triangolare di trasformazione a foglio di gomma. Questo metodo consente di posizionare i quattro angoli esattamente nei punti di destinazione specificati. È possibile utilizzare il pulsante Anteprima per visualizzare i risultati. Poiché si sta utilizzando il metodo triangolare, le aree esterne al cluster dei punti di controllo verranno scartate dopo la trasformazione a foglio di gomma.

    Nota: Se si desidera mantenere le dimensioni originali dell'immagine nonostante le modifiche apportare al bordo raster dell'immagine, è possibile ancorare punti di controllo aggiuntivi ad ogni angolo della cornice dell'immagine.
14. Nella sezione Metodo, fare clic su Triangolare.
15. Fare clic sul pulsante Anteprima. per visualizzare un'anteprima della trasformazione a foglio di gomma. L'anteprima intera viene visualizzata nell'ultima finestra attiva mentre le altre finestre mostrano l'anteprima nei rispettivi livelli di zoom.


    L'anteprima mostra le estensioni del risultato in rosso e le estensioni di ciò che costituisce l'area in ciano. L'area tratteggiata tra le estensioni in ciano e la cornice originale dell'immagine vengono scartate nel risultato finale.

16. Fare clic con il pulsante destro del mouse oppure premere Invio per chiudere l'anteprima.

    Trasformare l'immagine a foglio di gomma

17. Fare clic sul pulsante Esporta per visualizzare la finestra di dialogo omonima. Assegnare al file il nome FoundationDetail_05.txt. Prestare attenzione al percorso in cui viene salvato il file, quindi fare clic su Esporta per completare l'esportazione. Se si desidera ripetere la procedura di trasformazione a foglio di gomma con impostazioni diverse, è possibile utilizzare questo file come punto di partenza.
18. Fare clic su OK. La trasformazione a foglio di gomma viene elaborata e la finestra di dialogo Trasformazione a foglio di gomma: imposta punti di controllo viene chiusa.

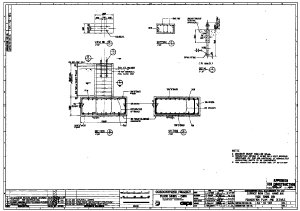

19. Fare clic sul menu VisualizzaFinestreFinestre con nome. Ripristinare quindi la finestra Rubbersheet Final Result.
20. Cancellare il bordo vettore.

21. Chiudere il disegno senza salvare le eventuali modifiche apportate al disegno o all'immagine.
