Esercizio P12: conversione di immagini a colori in immagini bitonali

Questo esercizio mostra come convertire le immagini a colori in immagini bitonali (in bianco e nero)

Un'immagine a colori di un foglio a quadranti USGS verrà convertita in un'immagine bitonale per poi tracciarne i contorni utilizzando gli strumenti di vettorizzazione del AutoCAD Raster Design toolset.

Esercizi correlati

• Esercizio S3: correzione di immagini mediante i comandi Inverti e Specchio
• Esercitazione sulla vettorizzazione

Prima di svolgere questo esercizio, accertarsi che le opzioni del AutoCAD Raster Design toolset siano impostate come descritto in Esercizio A1: impostazione delle opzioni del AutoCAD Raster Design Toolset.

Esercizio

1. Nella cartella \Tutorial5, aprire il file di disegno Map_12.dwg.

   Convertire l'immagine in bitonale

2. Isolare il layer TU_image_usgs. Per eseguire questa operazione, selezionare il layer in Gestore proprietà layer, fare clic con il pulsante destro del mouse e scegliere Seleziona tutto tranne corrente, quindi congelare tutti i layer selezionati e fare clic su OK.
3. Fare clic sul menu RasterElaborazione immagineIstogramma. Premere Invio per l'intera immagine. Viene visualizzata la finestra di dialogo Istogramma.
4. Fare clic sulla scheda Soglia.

   Utilizzare il dispositivo di scorrimento della scheda Soglia per determinare i pixel da visualizzare in nero e quelli da visualizzare in bianco una volta convertita l'immagine.

5. Spostare il dispositivo di scorrimento il più vicino possibile a 171, osservando l'effetto sull'immagine nella finestra dell'anteprima.

   In questo esercizio viene utilizzata una sola immagine. Tuttavia, se si selezionano più immagini, è possibile selezionare il nome dell'immagine sotto l'anteprima ed osservare l'effetto del valore della soglia su quella stessa immagine. Quando si fa clic su Applica e chiudi, le immagini selezionate vengono convertite in bianco e nero.

6. Fare clic su Applica e chiudi per convertire l'immagine.

   Salvare l'immagine

7. Fare clic sul menu RasterSalva con nome.
8. Immettere usgs.cal come nome file, selezionare CALS1 per il tipo di file e fare clic su Salva.

   Invertire l'immagine

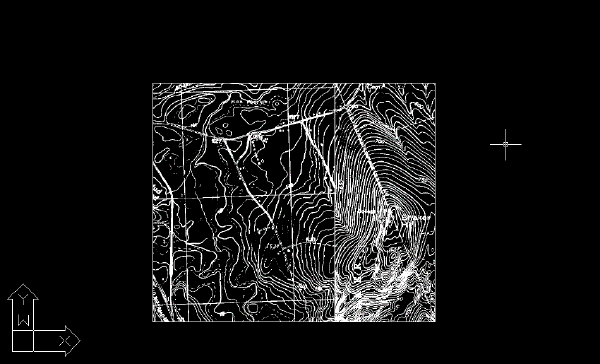

9. Fare clic sul menu RasterCorreggiInverti.


   Dopo avere convertito un'immagine e, se necessario, dopo averla invertita, vengono in genere utilizzati i filtri di modifica, quali il comando Rimuovi imperfezioni e i filtri bitonali, per eliminare dati raster che potrebbero interferire con il tracciamento dei contorni.

10. Chiudere il disegno senza salvare le modifiche.
