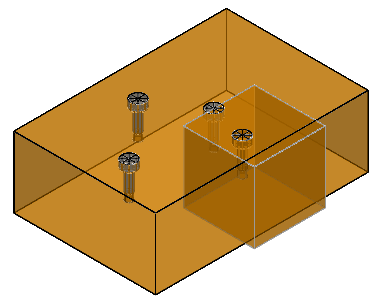

Il modello seguente mostra un assieme semplice denominato test:
- Il componente bullone è stato creato con un solido principale e una Power Feature.
- Il blocco è un componente singolo.
Per modificare la definizione componente per la Power Feature:
- Fare clic con il tasto destro del mouse sulla definizione del bullone nella Finestra Vista libreria o la struttura dell'assieme.
- Scegliere Tutte le istanze > Modifica geometria dal menu contestuale.
La geometria della definizione componente è visibile sullo schermo ed è visualizzata la struttura della definizione componente:
- Apportare le modifiche desiderate alla geometria
- Fare clic su
nella barra degli strumenti Modifica.
Il solido è convertito nuovamente nel componente. Tutti gli oggetti sono nuovamente visibili e tutti i componenti che utilizzano la definizione componente modificata sono aggiornati.
