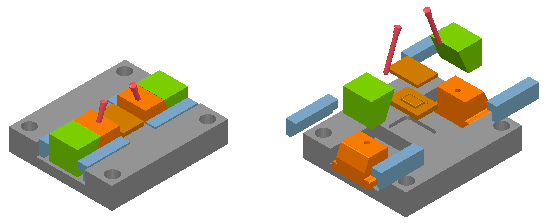

Le barre degli strumenti Esplodi consentono di creare una vista esplosa di un assieme per mostrare come è composto:
È possibile esplodere un assieme usando il parametro distanza o angolo dalle relazioni dei componenti:
- Accertarsi di avere un assieme attivo. Alcuni dei suoi componenti devono contenere una relazione di distanza o angolare.
- Fare clic sulla scheda Assieme > riquadro Modifica e scegliere tra:
- Distanza di esplosione - l'assieme è esploso usando un parametro distanza. La vista sarà esplosa lungo l'asse in cui è stata definita la distanza durante la creazione della relazione tra i componenti.
- Angolo di esplosione - l'assieme è esploso usando un parametro angolare. La vista sarà esplosa attorno all'asse in cui è stato definito l'angolo durante la creazione della relazione tra i componenti.
- Usare le opzioni nella barra degli strumenti Esplodi per controllare l'operazione di esplosione.
