Dividere un solido

È possibile dividere il solido esistente in diversi solidi separati Tale operazione può essere utile per:

• Dividere un solido disgiunto in due solidi. Ad esempio:

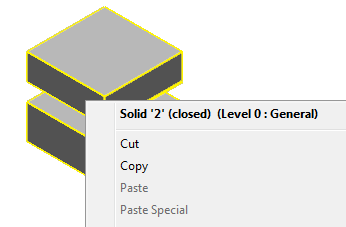

1. Selezionare il solido disgiunto:



2. Fare clic sulla scheda Strumenti solido > pannello Converti > In solido.

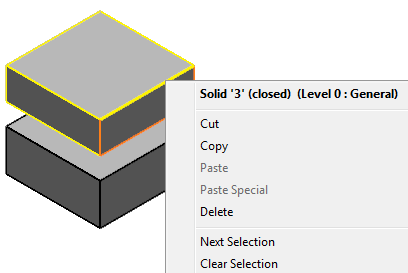

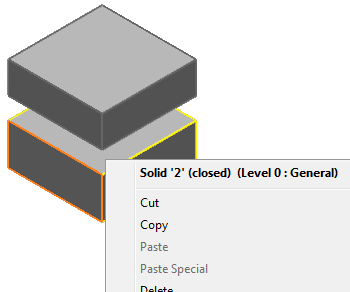

   Il solido disgiunto è diviso in due solidi separati:





• Dividere un solido in solidi interni ed esterni. Ad esempio:

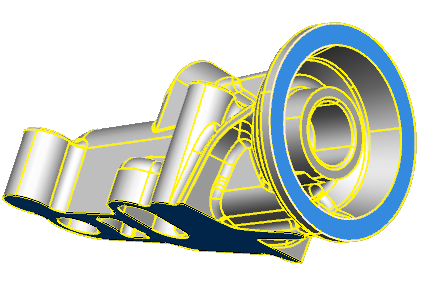

1. Selezionare il solido:

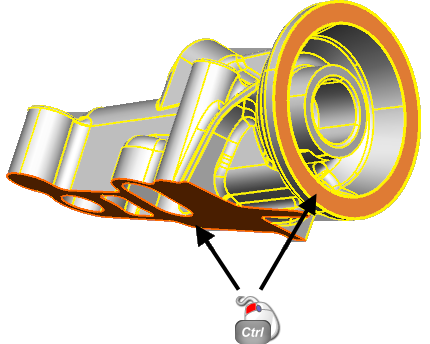

2. Selezionare le due facce che uniscono le parti interne ed esterne del solido:

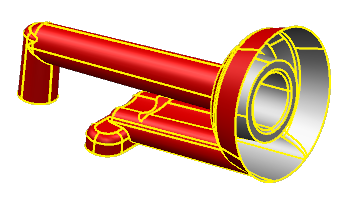

3. Fare clic sulla scheda Strumenti solido > pannello Modifica faccia > Estraiper estrarre le facce:



4. Fare clic sulla scheda Vista > pannello Visibilità > Nascondi > Nascondi selezionato per nascondere le facce estratte.

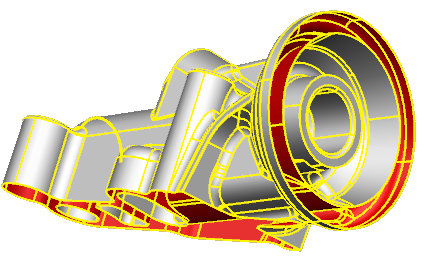

5. Fare clic sulla scheda Strumenti solido > pannello Converti > In solido per dividere il solido:



6. Usare la scheda Vista > pannello Visibilità > Nascondi > Nascondi tranne per visualizzare i solidi separatamente:

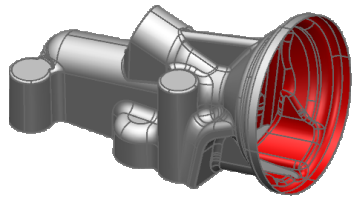

   • Solido esterno:

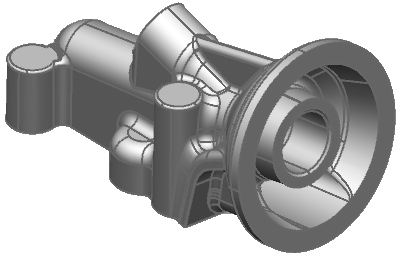

   • Solido interno:
