Un solido PowerShape è un oggetto singolo che rappresenta la forma esterna di un corpo fisico. È composto di diverse superfici che si uniscono insieme e corrispondono ai bordi entro una certa tolleranza.
È possibile creare solidi primitivi, come blocchi, cilindri e coni, oppure creare solidi da altri oggetti, come superfici, mesh e linee e curve di wireframe.

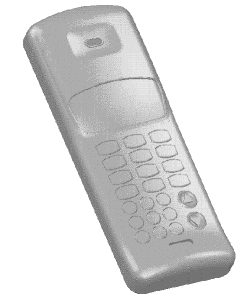

Il modello ombreggiato qui di seguito è un solido PowerShape:
Il solido è visualizzato nella Struttura delle feature del solido.

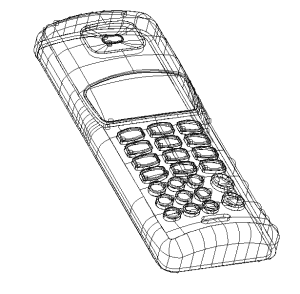

Questo solido è composto di diverse superfici che si uniscono insieme come mostrato qui di seguito:
È possibile lavorare a un solido nei seguenti modi:
- Come una singola entità. Ad esempio, se si sposta un solido, si spostano anche tutte le superfici che definiscono il solido.
- Su un solido con un altro solido. Ad esempio, è possibile intersecare un solido con un altro solido. Il solido intersecante definisce una feature nella struttura delle feature del solido.
Nota: PowerShape utilizza il kernel Parasolid per l'esecuzione dei comandi di modellazione di solidi. I modelli solidi creati nelle versioni precedenti di PowerShape usano solidi di versione 8. È possibile convertire tra versione 8 e Parasolid.
