La struttura delle feature del solido contiene la cronologia delle operazioni eseguite su un solido. Ogni operazione solido è definita come una feature sul solido.
La struttura del solido è creata automaticamente quando si aggiunge una feature solido a un solido.
Ad esempio:

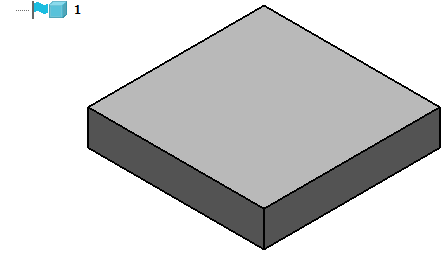

- Creare un blocco solido.
Il suddetto è aggiunto automaticamente alla struttura delle feature del solido. La struttura del solido è nascosta per default.
- Fare clic sulla scheda Strumenti solido > pannello Stato > Explorer per visualizzare la struttura del solido nella finestra Explorer.

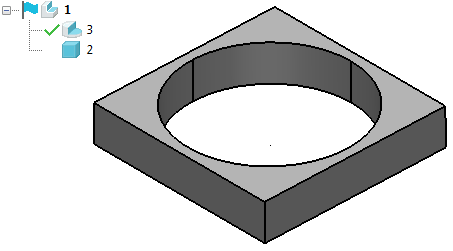

- Aggiungere una feature taglio al solido.
La feature taglio è visualizzata nella struttura; il blocco in fondo alla struttura indica che il solido è stato creato da un blocco primitivo.
Le feature sono visualizzate nella struttura in ordine cronologico. La feature più recente è visualizzata in cima e quella più vecchia in fondo.

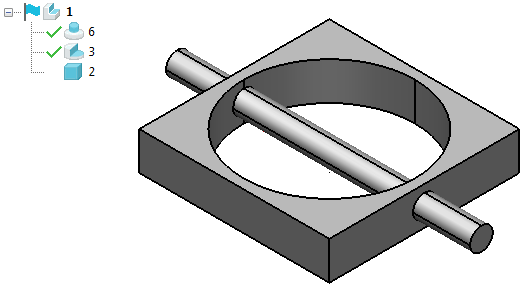

- Aggiungere un deposito al solido.
La feature deposito è visualizzata sopra quella taglio.
È possibile visualizzare le seguenti icone nella struttura del solido:
- Solido con una cronologia
- Solido generale senza una cronologia
- Solido attivo
- Solido non attivo
- Estrusione o feature solido estruso
- Solido di rivoluzione o feature solido di rivoluzione
- Primitiva blocco o feature primitiva blocco
- Primitiva sfera o feature primitiva sfera
- Primitiva cilindro o feature primitiva cilindro
- Primitiva cono o feature primitiva cono
- Primitiva toro o feature primitiva toro
- Aggiungi feature
- Sottrai feature
- Interseca feature
- Taglia feature
- Feature deposito
- Feature foro
- Feature foro leggero
/
- Feature tasca/sporgenza
- Feature cava
- Ispessisci feature
- Feature bombatura
- Feature raccordo
- Feature smusso
- Feature raccordo di nervatura
- Feature di adagiamento
- Feature scolpisci
- Feature soppressa
- Feature ripristinata
- Errore feature soppressa
- Differisci aggiornamento
- Raggruppa feature
- Feature pattern
- Faccia modificata
- Non riconosciuta Indica che la feature non è riconosciuta dalla versione di PowerShape. È visualizzato nella struttura delle feature quando si crea un modello in una versione futura di PowerShape che contiene un nuovo tipo di feature, quindi si apre quel modello in una versione antecedente del software che non è in grado di riconoscere il nuovo tipo di feature. Quando si riproduce la struttura della feature, una feature Non riconosciuta è soppressa da errori.
- Feature associate nascoste nella struttura
- Feature associate visibili nella struttura
