Creazione di una superficie primitiva

Per creare una superficie primitiva:

1. Fare clic sulla scheda Superficie > pannello Crea e scegliere il tipo di primitiva desiderato. Selezionare:

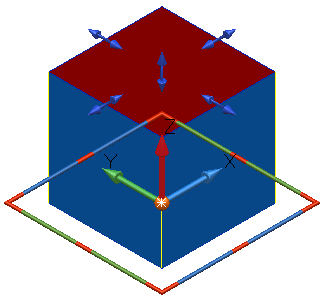

   • Blocco per creare un rettangolo estruso (dalle estremità aperte):

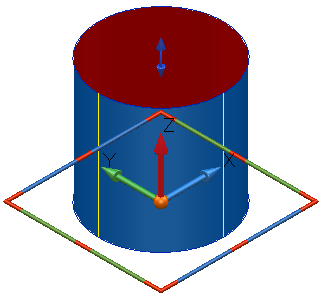

   • Cilindro per creare una superficie cilindrica (una cerchio estruso dalle estremità aperte):

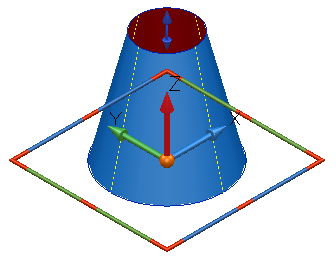

   • Cono per creare una superficie conica (dalle estremità aperte):

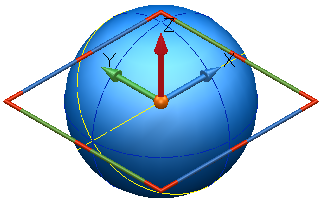

   • Sfera per creare una superficie sferica tramite la rivoluzione di un semi-cerchio attorno all'asse della sfera:

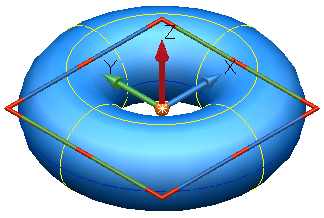

   • Toro per creare una superficie toroidale tramite la rivoluzione di un cerchio attorno a un asse esterno al cerchio.

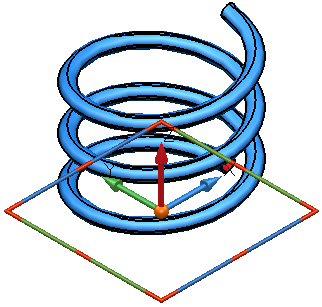

   • Molla per creare una primitiva molla di superficie.

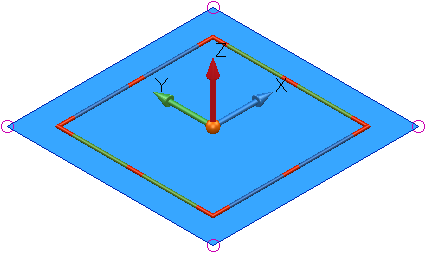

   • Piano per creare una superficie rettangolare, planare:



2. Inserire una posizione nello schermo per creare una primitiva di default del tipo desiderato.

   È possibile uscire dalla modalità di creazione della superficie in qualsiasi momento facendo clic su nella barra degli strumenti Accesso rapido. Una superficie non viene creata fino a quando non ne viene definita l'origine; se si fa clic su prima del posizionamento di una superficie, non sarà creata alcuna superficie.

3. Modificare la nuova superficie:
   • Usare le maniglie grafiche.
   • Fare clic con il tasto destro del mouse e selezionare Modifica nel menu contestuale.
   • Fare doppio clic sulla superficie.

   Se si fa clic sulla superficie appena creata, si avvia la modifica della superficie; se si fa clic su un altro punto qualsiasi della finestra grafica, una superficie dello stesso tipo è creata in tale punto.

   Se si desidera creare una superficie primitiva differente, selezionarla nella scheda Superficie > pannello Crea e il cursore cambierà per indicare il tipo di superficie da creare successivamente.

È anche possibile creare primitive superficie usando la finestra dei comandi, specificando le quote di una primitiva prima di immettere il punto di origine.

Ad esempio, per creare un blocco con un origine in 0 0 0, digitare quanto segue nella finestra dei comandi:

create surface block

length 45

width 67.89

height 43

0 0 0

Se non si specifica una quota, sarà usato il valore di default. È possibile specificare le seguenti quote:

radius

width

length

altezza

minor_radius

major_radius

base_radius

top_radius
