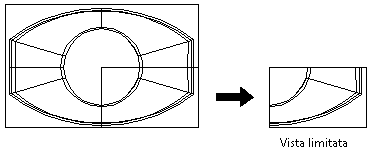

È possibile creare una vista limitata, che è una vista di una parte di una vista esistente:

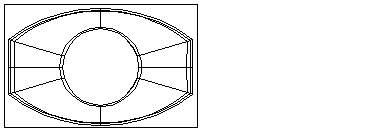

Per creare una vista limitata della vista disegno mostrata qui di seguito:
- Accertarsi di avere un disegno con almeno una vista su di esso.
Se non si ha un disegno aperto, creare un disegno o aprire un disegno esistente.
Se non si hanno viste sul disegno, creare una vista singola.
- Fare clic sulla scheda Disegno > riquadro Vista > Limitato.

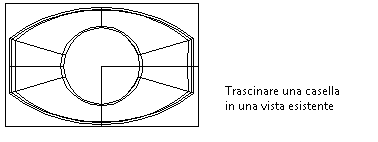

- Utilizzando il tasto sinistro del mouse, trascinare una casella in una vista esistente e selezionare la parte desiderata nella vista limitata:
Quando si seleziona parte della vista, è visualizzata al finestra di dialogo Scala:
- Modificare il valore nella finestra di dialogo per impostare la scala del modello nella vista limitata.
- Fare clic su OK.
Il contorno della nuova vista è fissato al cursore.

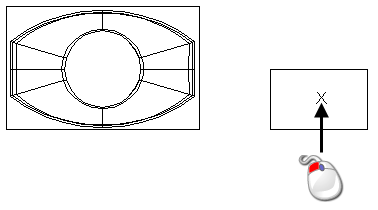

- Fare clic su una posizione per posizionare la nuova vista.

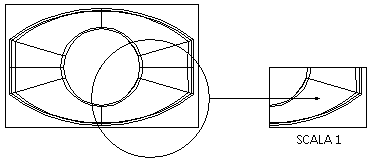

La nuova vista è aggiunta al disegno con contrassegni indicanti da dove proveniva in origine.
La scala della vista limitata viene visualizzata sotto la vista e viene aggiornata se si cambia la scala. Per ulteriori dettagli, vedere la finestra di dialogo Modifica vista.
