È possibile creare una vista singola di un intero modello o di oggetti selezionati da un modello.

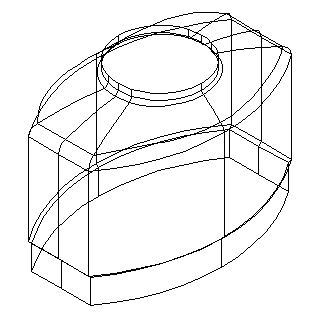

Per creare una vista del modello seguente:
- Se non si ha un disegno aperto, creare un disegno o aprire un disegno esistente.
- Per creare una vista di oggetti selezionati, selezionare gli oggetti nel modello.
Se non è selezionato alcun oggetto, sarà creata una vista dell'intero modello.
- Fare clic sulla scheda Disegno > pannello Vista > Singolo.
- Fare clic sulla scheda Vista > pannello Finestra > Finestre e selezionare la finestra disegno desiderata.

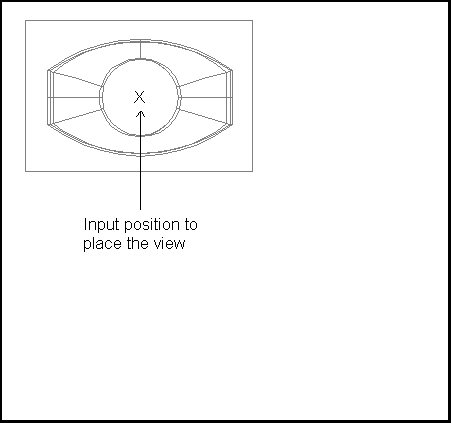

Mentre si sposta il cursore nella finestra del disegno, la vista è fissata al cursore ed è pronta per essere posizionata sul disegno.
- Fare clic sul disegno nel punto in cui si desidera posizionare la vista.
Nota: Gli oggetti nascosti nel modello non sono disegnati nella vista.
Nota: In base alle impostazioni di default, la vista guarda lungo la cima dello spazio Assoluto (lungo l'asse -Z). È possibile modificare questa impostazione modificando la vista.
In questa vista di esempio, è possibile vedere un marcatore composto da un cerchio e due linee che si incrociano. Esso segna l'origine della vista, che è possibile modificare utilizzando la finestra di dialogo Modifica vista.
Quando si crea una vista singola, è possibile creare una vista a essa relativa, con la scheda Disegno > pannello Vista > Relativo.
