Creazione di una linea di ritaglio

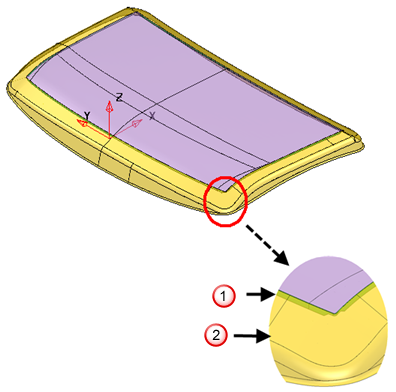

Una linea di ritaglio è una curva che rappresenta il volume appiattito di una parte flangiata prima che sia formata. La parte viene spiegata, piega dopo piega, per produrre un pattern piatto che ne definisce il perimetro. La curva è quindi proiettata su una superficie di addendum. Questa operazione è utile quando si tagliano parti flangiate che saranno a loro volta curvate in una forma od orientamento finale.

Nota: Per accedere al modulo Linea di ritaglio, attivare Toolmaker selezionando scheda Procedura guidata > Toolmaker On.

Per creare una linea di ritaglio:

1. Creare una superficie di addendum.
   Nota: Per ulteriori informazioni, vedere Modellazione di superficie.
2. Fare clic sulla scheda Wireframe > riquadro Da selezione > Adagia > Linea di ritaglio.

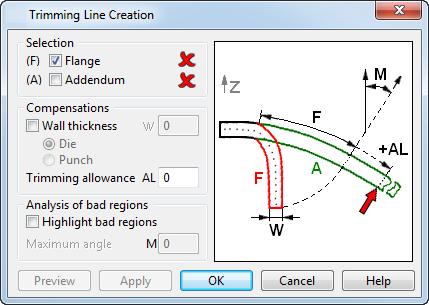

   Viene visualizzata la finestra di dialogo Creazione della linea di ritaglio:



3. Utilizzare le opzioni della finestra di dialogo per creare la linea di ritaglio:

   Selezione

   • Flangia - Selezionare la superficie flangia (F). Nel modello seguente, la superficie è indicata da . Se la superficie flangia contiene dei fori, le line di ritaglio di questi fori sono create come curve composte.
   • Addendum - Selezionare la superficie di addendum (A). Nel modello seguente, la superficie è indicata da .



   Compensazioni

   I valori impostati in questa sezione sono inclusi nel calcolo della linea di ritaglio:

   • Spessore parete — Specifica lo spessore della flangia. Selezionare questa opzione per usare lo spessore (W) quando si calcola la linea di ritaglio.
   • Punzone - Selezionare questa opzione per applicare lo spessore parete quando si crea un punzone.
   • Punzonatura - Selezionare questa opzione per applicare lo spessore parete quando si crea una punzonatura.
   • Intervallo di ritaglio - Intervallo addizionale per assicurare che vi sia metallo sufficiente per creare la superficie flangia desiderata.

   Analisi delle regioni non corrette

   • Evidenzia regioni errate - Selezionare questa opzione per evidenziare linee di ritaglio che son su una pendenza troppo ripida. La pendenza della superficie di addendum in cui è creata la linea di ritaglio deve essere la più gentile possibile.
   • Massimo del buon angolo - Se Evidenzia regioni non corrette è selezionato, è possibile inserire un angolo. Sono evidenziate le linee di ritaglio presenti su una pendenza più ripida di quest'angolo.
4. Fare clic su OK per creare la linea di ritaglio e chiudere la finestra di dialogo.
