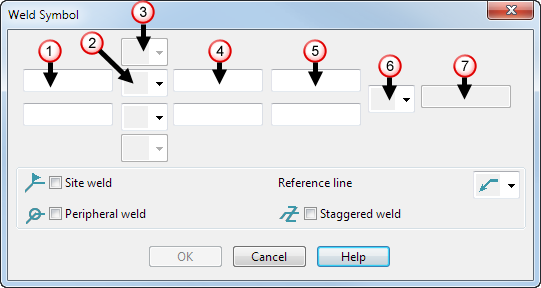

Costruire il simbolo di saldatura utilizzando le opzioni nella finestra di dialogo.
- Inserire una quota trasversale di saldatura.
- Selezionare un simbolo elementare nell'elenco:
|
|
|
Disattivata
Flangia contorno
Lembi retti
V singolo
Smusso singolo
U singolo
J singolo
Backingrun
Raccordo
Spina
Spot
Giunzione
- Selezionare un simbolo supplementare nell'elenco. Questa opzione è disponibile solo quando si seleziona un simbolo elementare.
|
|
Piatto
Convesso
Concavo
- Inserire il numero di elementi.
- Inserire la lunghezza degli elementi.
- Selezionare un marcatore finale nell'elenco.
|
|
Marcatore finale
- Inserire un processo e una classe di saldatura. Questa casella è disponibile solo quando si seleziona un marcatore finale.
Saldatura di posizione - Selezionare questa opzione per aggiungere un simbolo di saldatura al cerchio di posizione.
Saldatura periferica - Selezionare questa opzione per aggiungere un simbolo di saldatura periferica al cerchio di posizione.
Saldatura sfalsata - Selezionare questa opzione per aggiungere un simbolo di saldatura sfalsata al cerchio di posizione.
Linea di riferimento - Selezionare un'opzione di linea di riferimento nell'elenco:
|
|
Disattivata
In alto
In basso
OK - Crea il simbolo di saldatura e chiude la finestra di dialogo.
