Usare uno dei seguenti metodi per modificare un disegno:
- Fare doppio clic sul disegno per visualizzare la finestra di dialogo Modifica disegno.
- Fare clic con il tasto destro del mouse su uno spazio vuoto nel disegno per visualizzare il menu contestuale Disegno. Il menu contestuale contiene opzioni standard quali selezione, copia, incolla ed elimina, oltre alle seguenti:
Nota: Se si cerca di eliminare la geometria del modello in una vista disegno, la geometria viene nascosta alla vista, piuttosto che essere eliminata dal modello.
Incolla speciale - Allega la geometria copiata al cursore e non incolla fino a quando non si fa clic sulla posizione desiderata.
Converti - Visualizza la finestra di dialogo Converti disegno. Questa opzione esporta una rappresentazione wireframe 2D di un disegno in una vista o in un altro modello. Il disegno può essere convertito in un modello aperto o in un nuovo modello. L'utilizzo di questa opzione rappresenta l'alternativa preferita a convertire viste nei disegni all'interno di un modello. Specificare le impostazioni Converti nella pagina Drafting > Viste > Generale della finestra di dialogo Opzioni.
Aggiorna — Aggiornare le viste vecchie del disegno.
Aggiorna tutti i disegni — Aggiornare tutte le viste vecchie nel modello.

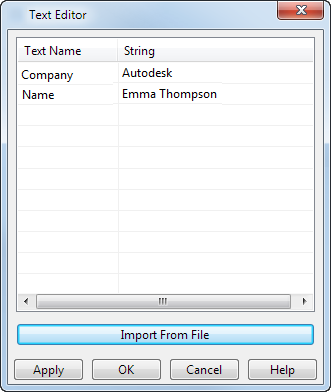

Modifica testo — Selezionare questa opzione per visualizzare la finestra di dialogo Editor di testo. Questa finestra contiene i nomi di testo e le stringhe incluse nel disegno.
Usare questa finestra di dialogo per modificare le stringhe sul disegno in uno dei seguenti modi:
- Inserire il testo nella colonna Stringa della finestra di dialogo. Fare clic su Applica per eseguire la sostituzione.
- Usare il pulsante Importa da file per impostare un file .csv che contiene stringe di testo sostitutive. Il formato del file è Nome testo, Stringa come segue:
Name_1,Substitution_1
Name_2,Substitution_2
Name_n,Substitution_n
