Un solido di rivoluzione è creato da un oggetto wireframe o di testo ruotato attorno a uno degli assi dello spazio di lavoro corrente. Consigliamo di creare un piano di lavoro per assicurare che il solido di rivoluzione sia creata attorno all'asse corretto.
Nota: Per creare un singolo solido di rivoluzione primitivo da un oggetto di testo, il testo deve formare un singolo contorno.

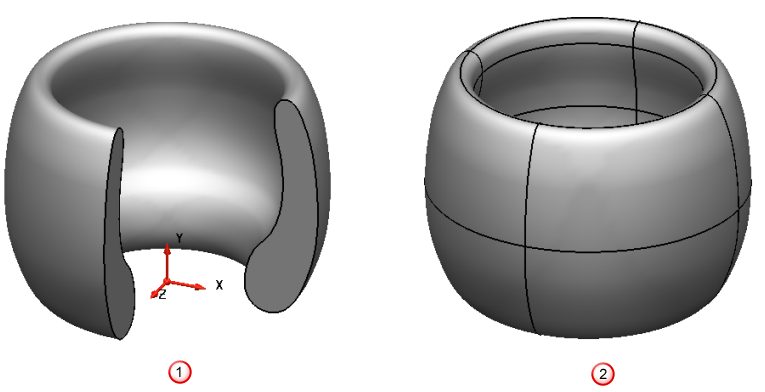

Il solido di rivoluzione può essere aperto o chiuso:
- In un solido di rivoluzione aperto, l'oggetto wireframe o di testo è ruotato attorno all'asse secondo un angolo di 270
.
- In un solido di rivoluzione chiuso, l'oggetto wireframe o di testo è ruotato attorno all'asse secondo un angolo di 360
.
Una volta creato il solido, è possibile modificare l'angolo del solido di rivoluzione aperto:

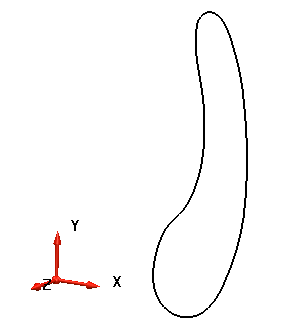

- Selezionare un oggetto wireframe o di testo, ad esempio:
- Selezionare il pulsante Piano principale (barra di stato) dell'asse attorno al quale si desidera ruotare. In questo caso, selezionare il pulsante Piano principale con Y su di esso
per ruotare la curva attorno all'asse Y.
- Fare clic sulla scheda Solido > pannello Crea > Rivoluzione per visualizzare il solido. Il solido è visualizzato nella struttura delle feature del solido.

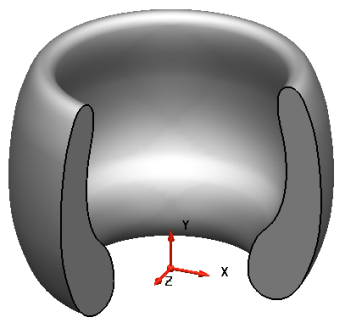

- Creare un solido aperto:
- Trascinando le maniglie.
- Facendo doppio clic sul solido per visualizzare la finestra di dialogo Rivoluzione e inserire un nuovo angolo.
Per un solido di rivoluzione aperto, le chiusure sono aggiunte alle estremità solo se l'oggetto wireframe o di testo è planare e chiuso.
