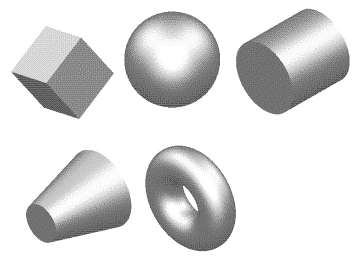

In PowerShape, è possibile creare rapidamente solidi definiti da alcuni, semplici parametri. Essi sono denominati solidi primitivi, e sono simili alle superfici primitive:
Per creare una primitiva solido:
- Fare clic sulla scheda Solido > pannello Crea e scegliere il tipo di primitiva desiderato:
- Cilindro
- Cono
- Sfera
- Toro
- Molla
- Blocco
- Inserire una posizione nello schermo per creare un solido primitivo di default del tipo desiderato.
Il solido è visualizzato nella struttura delle feature del solido e la strumentazione è visibile.
Se non vi sono solidi attivi nel modello, questo solido diventa attivo. Altrimenti diventa un solido inattivo.
È possibile creare diversi solidi dello stesso tipo inserendo altre posizioni.
Se si desidera creare un solido primitiva differente, selezionarlo nella scheda Solido > pannello Crea; il cursore cambia per indicare il tipo di solido che sarà creato.
Per uscire dalla creazione della primitiva, fare clic su
nella barra degli strumenti Accesso rapido.
- Se necessario, modificare il solido creato usando le maniglie grafiche. In alternativa, selezionare Modifica nel menu contestuale o fare doppio clic sul solido primitivo e usare la finestra di dialogo primitiva per modificare il solido.
In alternativa, specificare le quote di una primitiva prima di immettere il punto di origine, utilizzando la finestra dei comandi.
Ad esempio, per creare un blocco con un origine in 0 0 0, digitare quanto segue nella finestra dei comandi:
create solid block
length 45
width 67.89
height 43
0 0 0
Se non si specifica una quota, sarà usato il valore di default.
È possibile specificare le seguenti quote con la finestra dei comandi:
radius
width
length
height
minor_radius
major_radius
base_radius
top_radius
È anche possibile creare solidi primitivi da superfici, estrudendo o creando rivoluzioni da elementi wireframe o di testo, oppure estrudendo regioni.
