Effetto della selezione di entità di riferimento differenti

Gli esempi seguenti mostrano:

• L'effetto della selezione di entità di riferimento differenti - Esempi 1 e 2.
• L'effetto della selezione di un'entità di riferimento curva - Esempio 3.

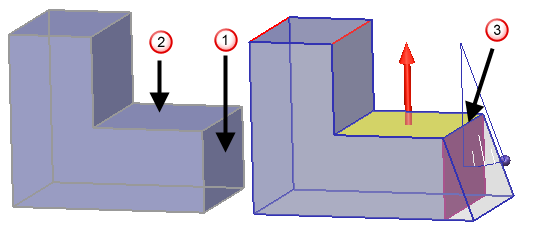

Esempio 1

1. Selezionare la faccia che si desidera sformare .



2. Selezionare l'entità di riferimento .
3. Inserire un angolo di 25.
4. Fare clic su Applica.

Il punto di rotazione per la faccia dello sformo riflette l'entità di riferimento selezionata. L'angolo è misurato presso il punto di rotazione.

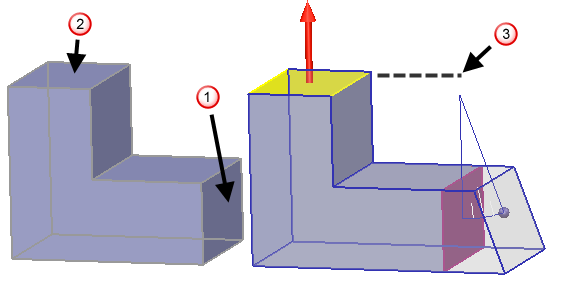

Esempio 2

1. Selezionare le facce da sformare .



2. Selezionare l'entità di riferimento .
3. Inserire un angolo di 25.
4. Fare clic su Applica.

   Il punto di rotazione per la faccia dello sformo riflette l'entità di riferimento selezionata. L'angolo è misurato presso il punto di rotazione.

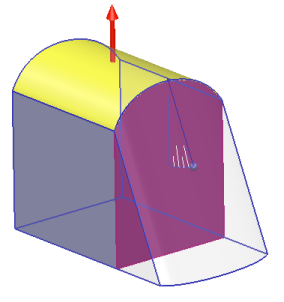

Esempio 3 - Selezione di un'entità di riferimento curva

1. Selezionare le facce da sformare .



2. Selezionare l'entità di riferimento .
3. Inserire un angolo di 25.



4. Fare clic su Applica.



   La faccia dello sformo ha un bordo curvato per riflettere la curvatura nell'entità di riferimento.
