Applicazione di un angolo di sformo a un solido

Usare l'opzione Sformo per modificare l'angolo di sformo di una faccia di un solido.

Utilizzando la maniglia della valvola come esempio, la Modellazione diretta consentirà di:

• Modificare l'angolo di sformo della faccia selezionata.
• Estendere le facce come necessario.
• Riapplicare i raccordi.

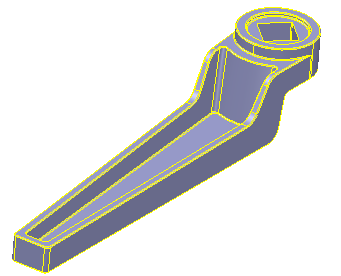

1. Selezionare il solido e ingrandire il modo che i dettagli della maniglia siano visibili chiaramente.



2. Fare clic sulla scheda Strumenti solido > pannello Modifica faccia > Sformo per visualizzare la finestra di dialogo Sforma facce.
3. Selezionare la faccia che si desidera sformare .

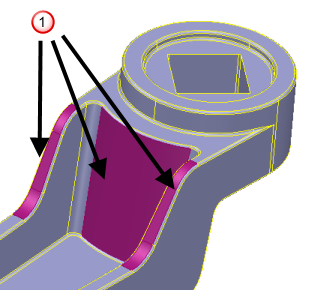

   In alternativa, selezionare diverse facce, utilizzando i tasti modificatori di selezione Maiusc e Ctrl per aggiungere e rimuovere facce dalla selezione:



Suggerimento: Se si seleziona una faccia da sformare prima di aprire la finestra di dialogo Sforma facce, la finestra di dialogo riflette la selezione ed è pronta per la selezione dell'entità di riferimento.
4. Selezionare Faccia nel menu a discesa, quindi selezionare la faccia di riferimento .
5. Modificare l'angolo della faccia in uno dei seguenti modi:
   • Inserire un angolo nella finestra di dialogo.

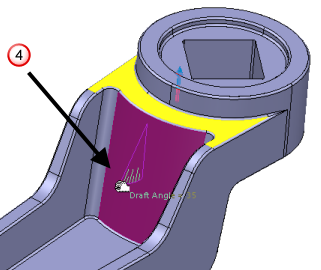

   • Fare clic e trascinare le maniglie della strumentazione per modificare l'angolo .



   Mentre si sposta il mouse, le informazioni sulla strumentazione mostrano l'angolo aggiornato . Il valore Angolo nella finestra di dialogo è aggiornato quando si rilascia il tasto del mouse.


   Nota: Se si hanno selezionato diverse facce, è possibile inserire un angolo di sformo maggiore, che può aver causato il conflitto tra una singola faccia di sformo e l'altra geometria. I conflitti sono indicati dalla trasformazione del cursore in quando lo si passa sopra il modello.

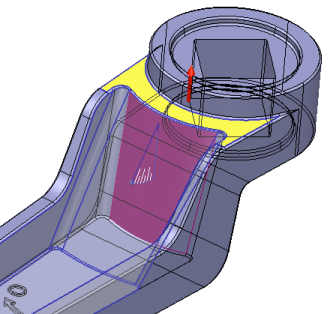

   Un'anteprima mostra le modifiche che saranno apportate quando si applica l'angolo selezionato:



6. Fare clic su Applica per apportare le modifiche al modello. L'angolo della faccia è aggiornato e i raccordi sono applicati nuovamente.

   La finestra di dialogo e la strumentazione sono ancora visualizzate per consentire di regolare l'angolo della faccia, se necessario.

7. Fare clic su Annulla per chiudere la finestra di dialogo e rimuovere la strumentazione.

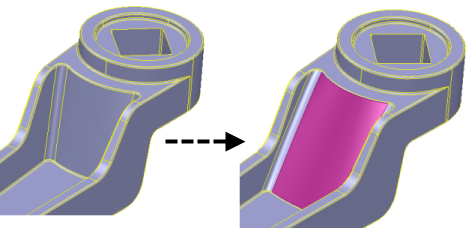

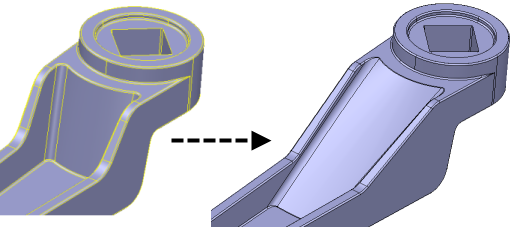

   Il confronto seguente mostra il passaggio alla faccia della maniglia e i raccordi aggiornati, per la:

   Selezione di una faccia singola:



   Selezione di facce multiple:
