È possibile modificare una quota in uno dei seguenti modi:
- Eliminare le quote selezionate facendo clic sulla scheda Home > riquadro Elimina > Elementi o premendo il tasto Elimina.
- Fare doppio clic sulla quota per visualizzare la barra degli strumenti Quota.
- Fare clic con il tasto destro del mouse per visualizzare il menu contestuale, e usare le opzioni di modifica disponibili. Il nome della quota e il suo livello è visualizzato in cima al menu contestuale.
- Selezionare Modifica e utilizzare le schede della finestra di dialogo Quota per modificare la quota.
- Selezionare Diametro per aggiungere un simbolo di diametro alla quota.
- Selezionare 0 - 4 cifre decimali per limitare il valore della quota al numero di cifre decimali indicato.
- Selezionare Testo per visualizzare il menu contestuale testo per aggiungere testo standard alla quota.
- Selezionare Testo utente per visualizzare il menu contestuale testo. Contiene un elenco di stringhe che è possibile definire per l'aggiunta prima e dopo i valori delle quote. Le stringhe sono definite nella pagina Annotazione della finestra di dialogo Quota.
- Aggiornare la geometria di un oggetto quotato.
- Specificare le impostazioni per le quote utilizzando le pagine Drafting della finestra di dialogo Opzioni.
- Trascinare una quota per riposizionarla.
- Trascinare la manovella del gomito di una quota ordinata per riposizionarla.

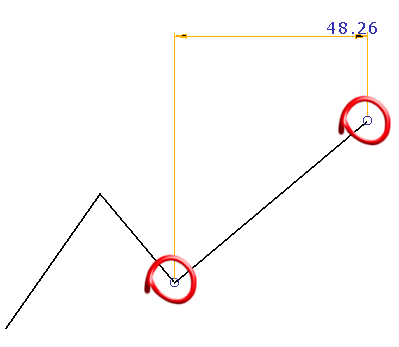

- Usare le maniglie della strumentazione sulle linee di riferimento per modificare le quote:
Ad esempio:
- Selezionare la quota.

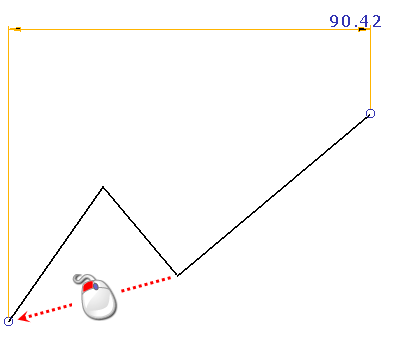

- Fare clic sulla maniglia e trascinarla nella nuova posizione.
Per quote multiple come Punto base, Catena, e Ordinata, è possibile modificare la quota una volta terminato.
Nota: Questa funzionalità non è valida per le quote Angolo.
